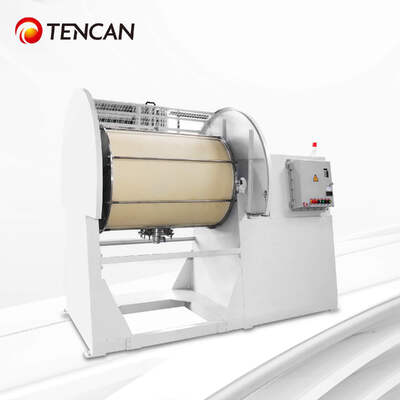

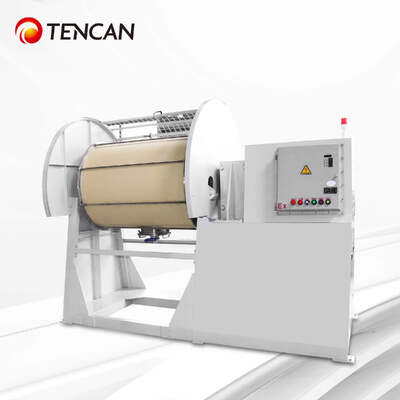

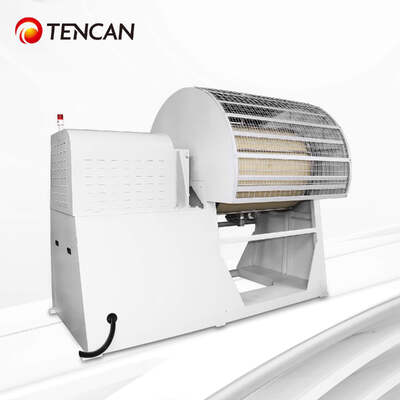

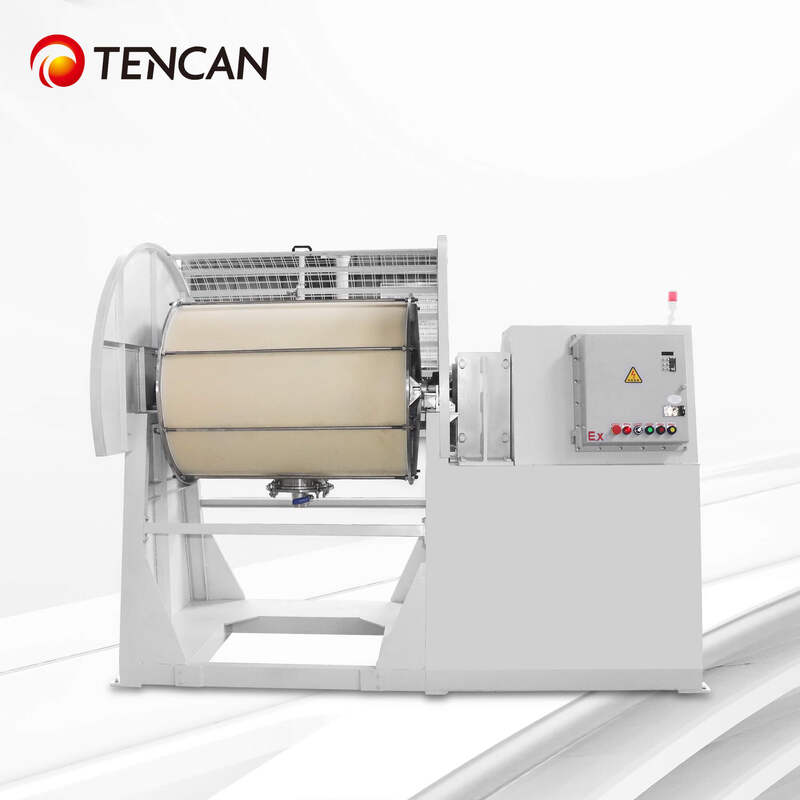

طاحونة كرات نايلون نقية

صناعة التطبيقاتs:

لا توجد تلوث معدنيأفضلالاختيار للطحن عالي النقاء.طاحونة كرات النيلون النقيبيكإيهمصممة للطحن وخلط المواد عالية النقاء، والبرميل الطحن النايلون النقي يمنع بشكل فعال تلوث أيونات المعادن،مما يجعلها مناسبة لتطبيقات عالية النظافة مثل المواد الجديدة منالإلكترونيات، الرقائق و أشباه الموصلاتوكذلك الصناعات مثل، الغذاء والمواد الكيميائية الدقيقةأناالصناعات.

المواصفات30 ~1000 لتر

قدرة التحميل: 10.5350 لتر لكل دفعة

حجم جسيمات الإفراج:أصغر حجم للجزيئات يصل0.1μm

1.خصائص مطحنة الكرات النيلونية النقية

1.1لا توجد تلوث معدنيأفضلالاختيار للطحن عالي النقاء

(ب)نايلونلفةطاحونة الكرات مصممة خصيصا للطحن والسحق وخلط وتشتت المواد عالية النقاء.والتي يمكن أن تتجنب بفعالية تلوث أيون الحديد والمعادن الثقيلة التي قد تنتجها دلاء طحن المعادن التقليدية، ويساعد على ضمان نقاء المواد.

هذه المعدات لها خصائص مقاومة للاستعمال، مقاومة للتآكل، ضوضاء منخفضة وهزة منخفضة، تشغيل مستقر وصيانة سهلة، و هومناسبة للصناعات ذات المتطلبات العالية للنظافة مثل المواد الإلكترونية، رقائق و نصف موصلالموادالمواد الخام، المواد المضافة للأغذية، المواد الكيميائية الدقيقة، الصبغات الراقية، والبحث والتطوير في المواد الجديدة.

2.لماذا تختار دلو طحن نايلون نقي للطحن عالي النقاء؟

المعدن التقليديلفةطواحين الكرات قد يكون لها القضايا التاليةفيمعالجة المواد عالية النقاء:

2.1 خطر تلوث المعادن

قد تتساقط دلاء طحن المعادن التقليدية أيونات الحديد أو غيرها من الشوائب المعدنية أثناء الطحن على المدى الطويل ، مما يؤثر على نقاء المواد وجودة المنتج النهائي.

2.2مقاومة التآكل غير كافية

في ظل الظروف الحمضية أو القائمة على القاعدة أو الوسائط الكيميائية الخاصة ، يمكن أن تتآكل براميل المعدن العادية ، والتي لا تؤثر فقط على عمر الخدمة ولكن أيضا قد تسبب تلوث ثانوي للمواد.

2.3الضوضاء والاهتزازات المفرطة

السبائك المعدنية عرضة لإنتاج أصوات تصادم واهتزازات ملحوظة أثناء التشغيل ، مما يمكن أن يؤثر على استقرار التشغيل المستمر للمعدات وخبرة التشغيل في الموقع.

2.4تنظيف وتغيير المواد صعب جداً

بقايا المواد من البراميل المعدنيةمن الصعب نظيفبشكل كامل، ويمكن أن يحدث تلوث متقاطع عند استبدال مواد مختلفة،الذيزيادةإيه عبء العمل فيالتنظيف والصيانة

النيلون النقيلفةطاحونة الكرات تعتمد دلاء طحن غير معدنية، والتي يمكن أن تقلل بشكل فعال من خطر المعدنالتلوث، بينما يلتقي أيضامتطلباتمقاومة للاستعمال، مقاومة للتآكل، تشغيل منخفض الضوضاء، وسهولة التنظيف والصيانة.انها أكثر ملاءمة لإنتاج والبحث والتطوير من المواد عالية النقاء والنقاء.

3.المزايا الرئيسية لمطحنة كرات النيلون النقي

3.1تلوث معدني صفر

دلو طحن من النايلون النقيلمالمواد المعدنية للاتصال بهاطحنالموادمباشرة، والتي يمكن أن تقلل بفعالية من هطول أيونات الحديد والشوائب المعدنية الثقيلة. فهي مناسبة لعمليات الطحن التي تتطلب نقاء المواد العالية.

3.2هـإيهWالأذنRوجود

يمتلك مادة النيلون مقاومة جيدة للارتداء ويمكن أن تتحمل الاحتكاك والتأثيرات الناتجة عن طحن اللفاف على المدى الطويل ، مما يساعد على تمديد عمر خدمة دلو الطحن.

3.3مقاومة جيدة للتآكل

نايلوندلو طحنتكييفsإلى ظروف عمل مختلفة من الأحماض والكحول ووسائل التشحيم.التآكليجب تأكيد المقاومة بناءً على تكوين المواد ودرجة الحرارة ودرجة مواد النيلون.

3.4 تشغيل منخفض الضوضاء والاهتزازات

المواد النيلونية لديها خصائص معينة لخفض الاهتزازات والامتصاص ، والتي يمكن أن تقلل من الضوضاء الناجمة عن الاصطدام بين الوسط الطحن والبرميل ،جعل المعدات تعمل بسلاسة أكثر.

3.5 إنتاج نظيف عالي

نايلون gدلو القشرةهومن السهل تنظيفها وصيانتها ، مما يقلل من بقايا المواد والتلوث المتقاطع بين مجموعات المواد المختلفة ، ويقلل من وقت استبدال المواد وتنظيفها.

3.6 التشغيل المرن

يمكن تجهيز مطحنة الكرات النيلونية النقية بمحكم سرعة متغير التردد أو محكم سرعة ثابتة وفقًا لمتطلبات المستخدم النهائي.

3.7 تكوين أمني قابل للتوسع

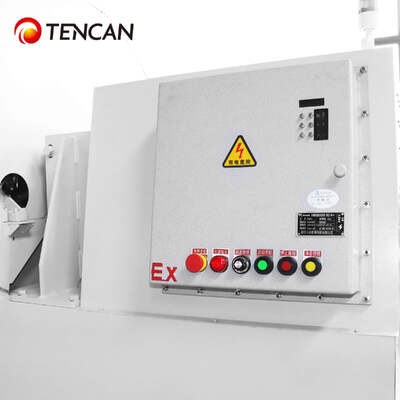

لظروف العمل في المواد القابلة للاشتعال أو المتفجرة أو المواد الخاصة، التحكم الكهربائي المقاوم للانفجار، الأغطية الوقائية والتحكمات الأمنية المقابلةالاختيارويمكن تكوينالعملالبيئة.

3.8 قابلة للتوسعأخارجيةدالتكلفة

يمكن استخدام نظام التفريغ التلقائي الاختياري ونظام فصل مواد الكرة للحد من التشغيل اليدوي وتحسين كفاءة التفريغ والإنتاج بالتلويح.

4.حالة التطبيق الكامل للنايلون النقيلفةطاحونة الكرات في طحن مواد أشباه الموصلاتورقاقة المواد

4.1النقطة الأساسية للصناعةs: الشرط النهائيsلتنظيف طحن مواد أشباه الموصلات

4.1.1يتم حظر مواد المسحوق / اللقاح في سلسلة صناعة الشرائح بشكل صارم من الشوائب المعدنية مثل Fe ، Cr ، Ni ، Cu ، الخ. يمكن أن تؤدي المعادن النزرة (مستوى ppb) إلى تلف العزل بشكل مباشر ،الديليكتريك، مؤشرات انقطاع، وتيار التسرب، ومؤشرات إنتاجية الغليان لأجهزة أشباه الموصلات.

4.1.2الأسطوانة التقليدية من الفولاذ المقاوم للصدأ / الحديد الساطع: ينتج الاحتكاك واللبس شظايا معدنية ، والشوائب عرضة لانتهاك المعيار. محظورة مباشرة مواد الشفرات الراقية.

4.1.3أسطوانة زيركونيا/كوروندوم السيراميكية: لا توجد تلوث معدني، ولكن صلابة عالية للغاية، فمن السهل جدا سحق مسحوق السائل الرقيق وتلف تشكيل الكريستال أثناء طحن،و تكلفة هذه الأشياء مرتفعة جداًوسهل التشقق عند التصادم

4.1.3 برميلات التشكيل المتكاملة من النايلون النقي:برميل طحنليس له اتصال مع المعادن، وله عازل صلابة منخفض، وله هطول معدني منخفض،هو كذلكمناسبة للتشتت الرطب والمزج والطحن الدقيق للنواقل النصفية الناعمة / المتوسطة إلى القسوة المنخفضة من مسحوقات وسلال عالية النقاءييتم استخدامه بشكل رئيسي للبحث والتطوير على نطاق صغير ، على نطاق تجريبي ، وخطوط الإنتاج النظيفة للمجموعات الصغيرة.

4.2مزايا تكييف قلب طبلة النيلون النقي (بصرف) طلبسيناريوهات أشباه الموصلات)

4.2.1تلوث معدني صفر ، تلبية مراقبة نقاء رقائق مستوى ppb

تبني النيلون المحلي ذو النقاء العالي أوPA66 متكاملةالبرميل القديمبدونأيالغطاء المعدني، أو المفاصل المعدنية، أو طبقة الارتباط من الفولاذ المقاوم للصدأ، والمواد التي تتصل فقط النايلون ووسائط طحن غير معدنية (كرات الزيركونيا،كرات الألومينا عالية النقاء) طوال العملية بأكملهايمنع تماماً إدخال أيونات الحديد والكروم والنيكل

مقارنةمعأسطوانة من الفولاذ المقاوم للصدأ: بعد طحن بواسطة مطحنة كرات النيلون النقي، يمكن تقليل شوائب Fe في المسحوق بنسبة 100-1000 مرة، مما يجعلها مطابقة مثالية للصور الحجرية الفوتوغرافية دعم المسحوقات، السيراميك المغلفة -الجهة المستهدفة للنقاء

4.2.2 عازل صلابة منخفضة لحماية الهيكل البلورية الأصلية من نصف -مسحوق الموصل

أنا النيلون لديه صلابة شور D من 75-80، أقل بكثير من الزركونيا والكوروندوم.برميل طحنيدور، فإنه يشكل عازل مرن لل مسحوق والكرات الطحن.

أنا تجنب التجزئة المفرطة وعيوب الشبكة من السلائف الرخوة.الحد من التجميع الصلب غير القابل للإصلاح من المساحيق فائقة الدقة.

أنا مناسبة للمواد مثل MLCC مسحوق كهربائي ، والسيراميكية البيزو الكهربائية ، ومسحوق البوليسة الألومينا عالية النقاء التي تكون حساسة لكرة الجسيمات وتوزيع حجم الجسيمات.

4.2.3 مقاومة المذيبات وتوافق تكنولوجيا العملية الرطبة للشاشات

أنا مقاومة للإيثانول، والإيزوبروبنانول، ومذيبات الحجرية الكحولية، والماء غير المؤين، والمذيبات العضوية الضعيفة.

أنا التكيف مع عملية التشتت الرطبة في صناعة الشريحة.

أنا شفرة نايلون مغلقة بالإضافةحلقة الختم من المطاط الفلور، لا تسرب للدلو، لا تلوث خارجي للتربة.

4.2.4 بقايا منخفضة، سهلة التنظيف، مناسبة للتبديل بين فئات متعددة من مواد أشباه الموصلات

الجدار الداخلي للأسطوانة ناعم وخالي من المسام والزوايا الميتة. يمكن تنظيفه بسهولة عن طريق الشطف بالماء النقي والإيثانول،تقليل خطر التلوث المتقاطع بين دفعات مختلفة من مسحوق الهدف بشكل كبير، مسحوق السيراميك المتوسط، وصمغ الفضة الموصل. بالتناوبفي مختبرات البحث والتطوير

4.2.5 توفير الطاقة، منخفضة الضوضاء وخفيفة الوزن، ومناسبة لأورشية نظيفة

النيلون لديه كثافة 1.15g/cm3 فقط، وهو أكثر من 60٪ أخف من الأسطوانات السيراميكية/المعدنية من نفس الحجم، ويقلل من استهلاك الطاقة الإجمالي بنسبة 15٪ إلى 20٪.لا حاجة لغرف صوتية ثقيلةمناسبة لبيئات المختبر النظيفة من الدرجة 1000/10000 من أشباه الموصلات

5.جدول المعلمات التقنية لمطحنة كرات النيلون

6.سيناريوهات التطبيق لمواد تقسيم أشباه الموصلات

6.1المساحيق السيرامية الإلكترونية المتقدمة (MLCC، المقاومات الشريحة، السيراميكية الكهربائية، الاستخدام الأقصى)

أنا المواد:تيتانات الباريوم عالية النقاء، تيتانات السترونسيوم، تيتانات الزركونات الرصاص PZT، أكسيد الألومنيوم، مسحوق أساس السيراميك أكسيد اليتريوم.

أنا العملية:التشتت الرطب، طحن فائق الدقة، خلط متساوٍ للدلو.

أنا الوظيفة:نايلونالبرميليمنع الشوائب الحديدية من التسبب في التسرب المفرط للتيار وانخفاض في فولتاج الانهيار للمكثفات. الحفاظ على العازل المرن لتركيب المورفولوجيا الكروية لل مسحوق،تعزيز كثافة التخمس واستقرار السعة من السيراميك;

أنا مرحلة التطبيق:مختبر البحث والتطوير تجربة صغيرة النطاق (0.5L ~ 20L نايلون)البرميل), خط إنتاج صغير في النطاق التجريبي (50(ل)~ 300L نايلون متكاملالبرميل)

6.2 مسحوق سابق عالي النقاء للمواد المستهدفة في أشباه الموصلات (مستهدفات الرذاذ، ومستهدفات السيراميك المغلفة)

أنا المواد:المواد المستهدفة ذات النقاء العالي من الألومنيوم والزيركونيا وأكسيد الهافنيوم وأكسيد اليتريوم وأكسيد الأرض النادرة.

أناالتحديات الشائعة:يمكن أن تسبب الشوائب المعدنية في المواد المستهدفة عيوب حفر الشريحة و ثقوب الفيلم الرقيق.

أنا عملية التكيف:الجفاف-خليط، طحن رقيق جداً برطوبة، مقترنة بكرة طحن زيركونيا عالية النقاء. لا يوجد هطول في أسطوانة النيلون.التأكد من أن نقاء المسحوق يلبي المعيار الوطني للمواد المستهدفة لشرائح الموصلات.

6.3 تعبئة الشريحة/ مسحوق السيراميك الموصل حرارياً و السائل

أنا المواد:نتريد الألومنيوم AlN، نتريد البور BN، أكسيد الألومنيوم الموصل حراري ملء، درجة حرارة منخفضة-مسحوق المواد الخام من السيراميك LTCC.

أنا الخصائص:نتريد الألومنيوم عرضة للغاية لتلوث أيونات المعادن، مما يقلل من الموصلات الحرارية.البرميليمكن أن يعزل المعدن طوال العملية بأكملها، مع تشتيتها برفق دون إتلاف الهيكل البلورية الشبيهة بالصفحة.

6.4 البستة الإلكترونية الموصلة للشرائح/العازلة (شريحة الرصاص، البستة الفضية للتعبئة، البستة العازلة للكهرباء)

أنا المواد:مسحوق فضة فائق الدقة، مسحوق بلاتينوم بالاديم للمعادن الثمينة، مسحوق زجاجي، حامل عضوي مختلط ومنتشر.

أنا القيمة الأساسية: Eكمية ضئيلة جداً من الحديدالشوائب في مسحوق المعادن الثمينة يمكن أن تقلل بشكل كبير من التوصيل. لن تتآكل أسطوانة النيلون وتنتج بقايا معدنية لتلوث المعادن الثمينة.بينما تشتت بهدوء لتجنب طحن الكرات المفرط وتأكسيد مسحوق الفضة.

6.5 مواد لمصق الوافرات والتصوير الضوئي الذي يدعم مسحوق عالية النقاء

مسحوق تلميع غاز ثاني أكسيد السيليكون عالي النقاء، ملء غير عضوي مقاوم للضوء، وتطوير مسحوق وظيفي داعم؛ طحن رطب بمذيبات عضوية ضعيفة،النايلون مقاوم للتآكل من خلال محلول الحفر الخفيف، ولا يحل الشوائب العضوية التي تتداخل مع أداء التصوير الحجري.

6.6 المواد السلفية للشرائح نصف الموصلات من الجيل الثالث (بحوث وتطوير كربيد السيليكون وبودرة نتريد الألومنيوم)

طحن دفعات صغيرة في مختبرات الجامعات / مؤسسات المواد لخلط مواد السيراميكية من الركيزة SiC. المعدات معظمها من النايلون النقي الصغير المكتبيةلفةطواحين الكرات، مناسبة للغلاف الجوي الخامل و ظروف الختم البسيطة.

7.التيار الرئيسيتطابقمزيج من العمليات (مخطط طحن قياسي لشرائح الموصلات)

7.1الأسطوانة: برميل التشكيل المتكامل من النيلون MC النقي (يتخلص من خطر تفكك الغلاف والتحطيم ، متفوق على الغلاف من النيلون).

7.2وسط طحن (بدون قطع معدنية)

مسحوق ناعم / سماد المعادن الثمينة: كرات نايلون عالية النقاء قطرها 1 ~ 5 ملم.

طحن رقيق للغاية لأكسيد السيراميك: كرات صغيرة من الزركونيا عالية النقاء (بدون هطول الألومنيوم أو المعادن الثقيلة)

7.3طريقة العملية: طحن رطب بشكل رئيسي (ماء مقطوع/مواد تشتت الكحول) ، مختلطة بكمية صغيرة من الغلاف الجوي الخامل الجاف.

7مواصفات المعدات

البحث والتطوير في المختبر: 0.5L ~ 20L طاحونة نايلون الكرة المكتبية؛

إنتاج تجريبي / دفعة صغيرة: 50L ~ 1000L آلة طبول نايلون متكاملة صناعية (نماذج رئيسية مثل سانشو),(إم إم تيك) من (اليابان) ، (إم إم تيك) ، والصين تينكان).

7.5 وحدات اختيارية:بارد بالماءإنجالتحكم في درجة حرارة السترة (عصا الحرارة الحرارية) ، المحرك المقاوم للانفجار، غلاف نظيف مضاد للغبار مغلق بالكامل، تحويل التردد تنظيم الدقة للسرعة.

8.حدود النيلونلفةطاحونة الكرات في صناعة أشباه الموصلات (حدود الاختيار)

8.1حد مقاومة درجة الحرارة المنخفضة: درجة حرارة التشغيل طويلة المدى ≤100 ~ 120 °C ، غير مناسبة للطحن الجاف عالي الحرارة ، متوافقة فقط مع الطحن الرطب المحيطي.

8.2النيلون ليسمقاومة لوسائل تآكل قوية:طاحونة كرات النيلونلا يمكنطحنالأحماض القوية المركزة والقليات القوية المركزة (حمض الفلور هيدروكي، حمض هيدروكلوريك مركز، محلول الحفر القوي) ، ويجب استخدام برميل PTFEالمساحيق القاسية التآكل

 8.3 النيلون غير مناسب للطحن الطويل الأجل للمواد عالية القسوة:(موهز)(كربيد السيليكون النقي، مسحوق الماس) سوف يرتدي قليلا على جدار أسطوانة النيلون بعد طحن طويل الأمد، والكميات البسيطة من الحطام العضوي النيلون سوف تختلط في مسحوق.دلو هوالمفضلة لمثل هذه المواد عالية القسوة.

   8.4العيوب في الإنتاج الصناعي على نطاق واسع: النيلون لديه قوة ميكانيكية أقل من المعدن / السيراميك ، والأسطوانة ذات الحجم الكبير للغاية بسعة تزيد عن 1000 لتر عرضة للتشوه ،مما يجعلها مناسبة فقط البحث والتطوير، الاختبار التجريبي، والفئة الصغيرة. خط الإنتاج ل 10000 طننطاقلا يزال يستخدم أساسا الزركونيا الخيطإنج دلو.

9.ملخص التطبيق في الصناعة واقتراحات الاختيار

9.1وضع السوق

نايلون نقيلفةطاحونة الكرات هي معدات متخصصة للبحث والتطوير في مواد أشباه الموصلات، الطحن النظيف التجريبي،هولا يمكن أن تحل محل مصانع إنتاج الزركونيا على نطاق واسع. والمزايا التي لا يمكن استبدالها في نظافة وانخفاض الأضرار في مجالات البطاقات الصغيرة من المساحيق الناعمة عالية النقاء ، والمعادن الثمينة ، والمواد السيرامية الإلكترونية.طاحونة الكرات النيلونية النقية تم تطبيقها من قبل أكثر فأكثرشركات مواد الرقائق ومختبرات الكهرباء الدقيقة الجامعيةبسرعة متزايدةسنة بعد سنة

9.2معيار الاختيار

✅يجب إعطاء الأولوية للنايلون النقيطاحونة الكرات: يجب تجنب المواد الحديد / المعادن الثقيلة ، يجب أن تكون المسحوقة ناعمة ، عملية رطبة في درجة حرارة الغرفة ، ويتطلب تطوير دفعات صغيرة ، ويتعين حماية مورفولوجيا البلورات.

لا يوصى به في طاحونة كرات النيلون: طحن درجة حرارة عالية، مسحوق قليل الحمض قوي، مسحوق صلب بقسوة موه > 7، إنتاج واسع النطاق لأكثر من 1000 لتر.

9.3 متطلبات المشتريات الرئيسية لصناعة أشباه الموصلات

من الضروري استخدام المواد الأصلية والجديدة لتشكيلn متكاملةأسطوانة نايلون، وهو ممنوعملفوفةإعادة التدويردالنيلون؛ يقدم تقرير SGS للكشف عن هطول الشوائب، مع هطول الحديد والكروم المسيطر عليه على مستوى ppb.غطاء الفولاذ المقاوم للصدأ من الآلة بأكملها معزولة تماما منطحنغرفة لمنع الحطام المعدني من العمود من الانجراف إلى الأسطوانة وتلوث المسحوق.

10المكملات الرئيسية لتجنب الفخاخ في الصناعة

10.1 المحرمات النيلونية:طحن طويل للمسحوقات بقسوة فوق 7طحندرجة حرارة أعلى من 100 درجة مئوية وحظر أنظمة الحمض والقاعدة المركزة.

10.2 حظر الزركونيا: الطحن لفترة طويلة من مسحوق بييزو الكهربائي / تيتانات الباريوم الرقيق يمكن أن يمزق الجسيمات الكروية الأصلية ويؤثر على أداء المكونات الإلكترونية.

10.3 محرمات PTFE: بعد طحن مسحوق صلب نقي لفترة طويلة ، يتم خلط بقايا الفلور بسهولة في المسحوق ، مما يسبب عزل غير طبيعي للأفلام النحيفة للشاشات.

104 حرمات من البوليوريثين: المذيبات الكيتونية القوية، الغمر لفترة طويلة يمكن أن يسبب تورم، والتحليل، وتلوث السماد.
