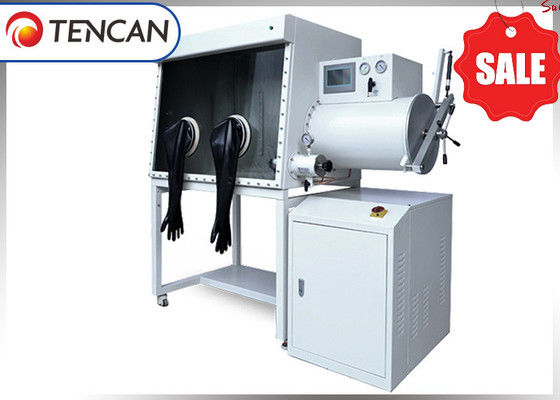

صندوق قفازات تنقية الغاز الخامل TENCAN GBP750S-4(2400) من الصين بتصميم متكامل للاستخدام المختبري

صندوق قفازات تشانغشا TENCAN – بيئة خاضعة للتحكم خالية من الماء والأكسجين

الـصندوق قفازات تشانغشا TENCANيوفر بيئة خاضعة للتحكم بالكامل وخالية من الماء والأكسجين للمواد والتطبيقات البحثية الحساسة. يدمج تصميمه المعياري أنظمة متعددة، بما في ذلك:

• هيكل صندوق القفازات وغرفة الانتقال

• نظام التنقية وإعادة التدوير والتجديد

• نظام التحكم وواجهة العرض

• نظام التفريغ

يمكن أيضًا دمجه معمعدات متخصصةمثل أجهزة الليزر، وأجهزة الطلاء بالفراغ، وأفران التفريغ، وثلاجات درجة الحرارة المنخفضة، وأنظمة ترشيح وتنقية المذيبات، ووحدات تنقية الغاز، وأنظمة ترشيح الدخان/الغبار.

الميزات الرئيسية

• تصميم أنيق ومتين:مظهر جمالي بأسلوب مميز.

• تشغيل مستقر وموثوق:تشغيل مستمر طويل الأمد مع تحكم آلي.

• سهل الاستخدام:تشغيل بسيط وصيانة سهلة.

• موثوق به للغاية:مصمم للدقة والموثوقية، ومعترف به على نطاق واسع من قبل المستخدمين.

• تكامل قابل للتخصيص:متوافق مع مختلف معدات المختبرات والإنتاج للتطبيقات المتخصصة.

نقاط قوة الشركة

• البحث والتطوير المبتكر:سنوات من الخبرة في البحث والتصميم وتطوير المنتجات.

• ضمان الجودة:تخضع كل وحدة لفحص واختبار صارمين لتحقيق أداء فائق.

• نهج يركز على العملاء:التركيز على التقييس والنزاهة والخدمة والابتكار.

• التحسين المستمر:تحويل ثقة العملاء إلى حافز للمؤسسة لخلق تجارب مبتكرة.

صندوق قفازات التنقية هو نوع من المعدات المختبرية التي تملأ الحجرة بغاز خامل عالي النقاء، وتعمل على تدوير

وترشيح O2 و H2O والغازات العضوية وغيرها من المواد. يسمى أيضًا صندوق قفازات التفريغ، والغاز الخامل

صندوق الحماية، إلخ. الوظيفة الرئيسية هي إزالة O2 و H2O والغاز العضوي. يستخدم على نطاق واسع في البيئات فائقة النقاء بدون O2 و H2O والغبار، مثل بطاريات أيونات الليثيوم والمواد وأشباه الموصلات والمكثفات الفائقة والمصابيح الخاصة واللحام بالليزر واللحام بالنحاس وتركيب المواد وOLED وMOCVD وما إلى ذلك، ولكن أيضًا التطبيقات البيولوجية، مثل زراعة البكتيريا اللاهوائية، وزراعة نقص الأكسجين في الخلايا، إلخ.

مبدأ العمل

الغاز العامل في صندوق القفازات هو بين الحجرة وعمود التنقية (H2O و

ممتص O2)، ويتم تدويره بشكل مغلق عبر الأنابيب، ومراوح الدوران، وما إلى ذلك تحت سيطرة ومراقبة PLC. عندما يدور الغاز العامل عبر عمود التنقية، يتم امتصاص الرطوبة والأكسجين ثم إعادتهما إلى الحجرة. مع مرور وقت الدورة، سينخفض محتوى H2O و O2 للغاز العامل في الحجرة تدريجياً ويصل في النهاية إلى مؤشر أقل من 1 جزء في المليون. سيتشبع عمود التنقية بعد فترة معينة من الدورة، ويمكن تجديده وإعادة استخدامه.

التطبيقات الرئيسية

البحث في الكيمياء الفيزيائية، وتطوير وإنتاج الإضاءة والمصابيح الخاصة، والبحث وإنتاج بطاريات أيونات الليثيوم، والبحث في المعادن القلوية، والبحث في المحفزات، واللحام بالليزر والبلازما، والهندسة الطبية والبيولوجية، وإنتاج الأدوية وعمليات التعبئة والتغليف، وصناعة أشباه الموصلات، والبحث في كيمياء المخلبات، والبحث في مسحوق السيراميك، والبحث في مسحوق المعادن، وتكنولوجيا معالجة صندوق التفريغ عالي الحرارة الصناعية.

الميزات الرئيسية

المؤشر:ماء، أكسجين< 0.1 جزء في المليون

معدل التسرب: ≤0.001vol % h

يعتمد الصمام اللولبي تصميمًا معياريًا، مما يضمن بشكل فعال إحكام إغلاق صندوق القفازات ويسهل استبداله.

تصميم فريد لباب حجرة الانتقال، خفيف الوزن، سهل الفتح، وبسيط التشغيل.

يحتوي مظهر صندوق القفازات على تصميمات متعددة يمكنها تلبية احتياجات المستخدمين المختلفين.

شاشة تعمل باللمس:سهولة الوصول إلى الوظائف المختلفة.

الدوران:دوران الغاز في حلقة مغلقة، خالٍ من الزيت والتفريغ.

التجديد:تحكم آلي.

التحكم في ضغط الهواء:تحكم آلي، يمكن ضبط ضغط هواء التشغيل ضمن نطاق +/-15 مللي بار.

تنظيف الصندوق:تحكم آلي، سهل التشغيل الجاف، وتوفير الغاز، وآمن نسبيًا لمذيبات التشغيل.

مفتاح القدم:يمكن تعديل ضغط الهواء داخل الصندوق من خلال مفتاح القدم.

مذكرة البيانات: نظام تسجيل البيانات التلقائي

وظيفة التنبيه:لديها وظائف التجديد، وضغط الدوران، وتنبيه المطالبة بالتشغيل غير الصالح.

الحصول على براءات اختراع متعددة للإغلاق.

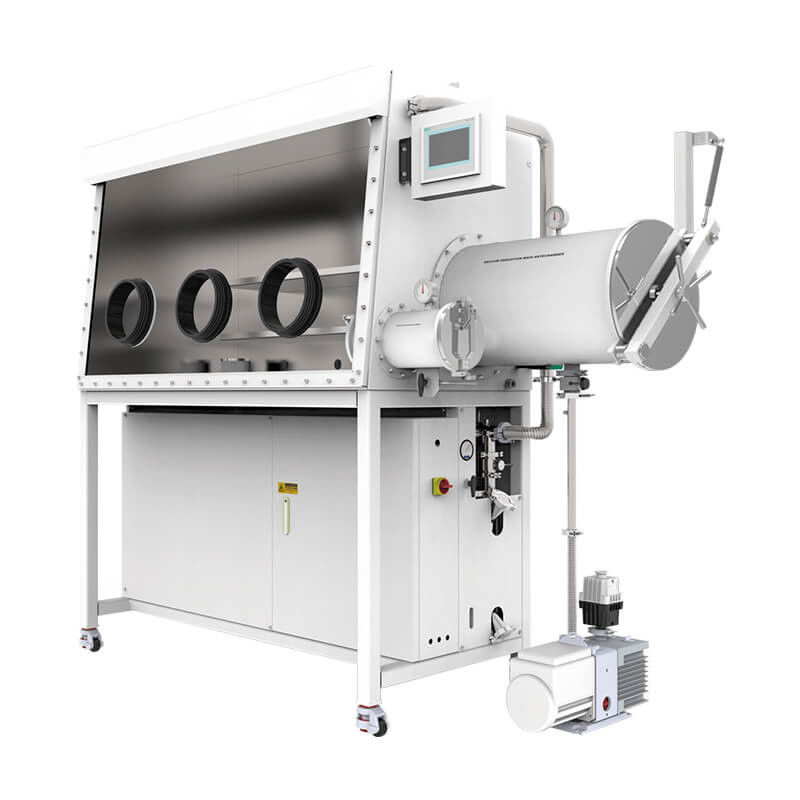

صندوق قفازات قياسي للمختبر

1,تكوين صندوق قفازات قياسي للمختبر

1.1 هيكل صندوق القفازات

1.2 الحجرة الرئيسية

1.3 نظام تنقية الغاز GP20

1.4 حجرة صغيرة

2,الصندوق

2.1 حجم مساحة الصندوق: 240 0 0 مم (طول) × 900 مم (ارتفاع) × 750 مم (عرض القاع).

2.2 فتحة القفاز: قطر 220 مم، مصنوعة من مادة سبائك الألومنيوم الصلبة، مقاومة لتآكل الغلاف الجوي العضوي.

2.3 القفازات: علامة تجارية أمريكية، طراز 8B1532، قطر القفاز 8 بوصات، سمك 0.4 مم، مادة مطاط البوتيل، مقاومة للتآكل، مقاومة الشيخوخة، ومقاومة معينة لدرجة الحرارة العالية.

2.4 النافذة الأمامية القابلة للعرض: مع سطح تشغيل مائل ونافذة أمامية زجاجية مقواة آمنة قابلة للفصل بسمك 8 مم، فهي مقاومة للتآكل، ومقاومة للتآكل، ولها نفاذية ضوء جيدة. يعتمد حلقة الإغلاق حلقة إغلاق OMEGA بسمك 3/8 بوصة.

2.5 نطاق ضغط الصندوق: يمكنه الحفاظ على ضغط موجب وسالب معين (-12 مللي بار -12 مللي بار) أثناء الاستخدام. إذا تجاوز ضغطًا معينًا، فسيقوم النظام بحمايته تلقائيًا.

2.6  الإضاءة: مجهزة بإضاءة موفرة للطاقة مضادة للانعكاس، الضوء ناعم.

2.7 مصدر الطاقة الداخلي في الصندوق: تم تثبيت مجموعة واحدة من لوحة أسلاك إمداد الطاقة المملوءة بالمادة اللاصقة مسبقًا داخل الصندوق (مصدر الطاقة: الجهد 220 فولت - 50 هرتز 1 فاز، مصدر الطاقة 10 أمبير).

2.8 الواجهة الاحتياطية: تم تجهيز الصندوق بواجهات KF-40 قياسية متعددة لسهولة الوصول إلى السوائل والغازات والإشارات وما إلى ذلك.

2.9 الأرفف: توجد ثلاث طبقات من الأرفف داخل الصندوق.

2.10 حامل الصندوق: يتضمن عجلات، بارتفاع 950 مم. تتمتع العجلات بوظائف مثل التسوية والتحريك والتثبيت.

2.11 معدل تسرب منخفض: اعتماد تقنية الإغلاق الحاصلة على براءة اختراع، معدل تسرب الصندوق أقل من 0.001 Vol%/h.

3,حجرة الانتقال

3.1 الشكل: أسطواني (304 من الفولاذ المقاوم للصدأ)، مع وصلة شفة بين الحجرة الكبيرة وصندوق القفازات.

3.2 حجرة الانتقال الكبيرة: بقطر 360 مم وطول 600 مم، تعتمد التحكم التلقائي في الصمام لعملية الشفط والتعبئة؛ يمكن ضبط عدد دورات الشفط والتعبئة لإجراء عمليات الشفط والتعبئة تلقائيًا، مما يوفر وقت انتظار التشغيل.

3.3 حجرة الانتقال الصغيرة: بقطر 150 مم × 300 مم، يتم التحكم في حجرة الانتقال الصغيرة بواسطة صمام يدوي لاستخراج الهواء وتعبئته.

3.4 صينية حجرة الانتقال: تم تجهيز حجرة الانتقال الكبيرة بصينية تلميع متحركة وقابلة للتمديد بحرية. مجهزة بأقراص منزلقة متحركة في المستودع الصغير للانتقال.

3.5 درجة التفريغ: ≤ -0.1 ميجا باسكال (جميعها مع شاشة شريط التفريغ). يتم اختيار مقياس الضغط من شركة Wika الألمانية.

4,نظام التحكم في التنقية الدورانية

4.1 نظام التحكم

4.1.1 الطريقة: بما في ذلك التشخيص الذاتي، وخصائص إيقاف التشغيل والتشغيل الذاتي، مع التحكم في الضغط والوظائف التكيفية. يتم عرض التحكم التلقائي، والتحكم في الدورة، وحماية كلمة المرور، والتحكم في غرفة التفريغ على شاشة LCD. تعتمد وحدة التحكم شاشة تعمل باللمس Siemens PLC من ألمانيا، ويمكن تحديد قائمة التشغيل باللغتين الصينية/الإنجليزية.

4.1.2 التحكم في ضغط الصندوق: يمكن التحكم في ضغط الصندوق ضمن نطاق ضغط معين من خلال شاشة اللمس، ويقوم النظام تلقائيًا بموازنة ضغط الصندوق ضمن هذا النطاق.

4.1.3 دواسة القدم: يمكنها التحكم في ضغط صندوق القفازات بشكل أكثر دقة في أي وقت، وتحقيق عملية ضخ الهواء وتعبئته لضغط الصندوق، وتسهيل إجراء تجارب أكثر راحة للمستخدمين.

4.2 نظام التنقية الدورانية

4.2.1 التحكم: التحكم في الماء والأكسجين ضمن<1 جزء في المليون بدقة 0.01 جزء في المليون.

4.2.2 جهاز الضبط: لا تتطلب العملية الكاملة لضبط شاشة اللمس PLC (الإخلاء والتنقية والتجديد والتسخين) مراقبة يدوية.

4.2.3 الغاز العامل: N2 أو Ar (دوران الغاز)، مع متطلبات نقاء تبلغ 99.999%.

4.2.4 مروحة الدوران: مروحة تردد متغيرة عالية السرعة، معدل تدفق قابل للتعديل من 0-100 م3/ساعة، يتم التحكم فيها بواسطة معالجات Siemens الدقيقة من ألمانيا، مثبتة داخل جهاز من الفولاذ المقاوم للصدأ خضع لاختبارات الضغط العالي وخالٍ من التسرب.

4.2.5 عمود تنقية مزدوج: يحتوي كل عمود على 5 كيلوجرامات من مادة إزالة الأكسجين من المحفز النحاسي عالي الكفاءة من BASF الألمانية، قادرة على إزالة 65 لترًا من الأكسجين، و 5 كيلوجرامات من مادة إزالة الماء من المنخل الجزيئي عالي الكفاءة من UOP في الولايات المتحدة، قادرة على إزالة 2.2 كيلوجرام من الماء.

4.2.6 كتلة صمام التنقية: Burkert، ألمانيا، صمام يعمل بالكهرباء أوتوماتيكي بالكامل، تصميم معياري، أكثر إيجازًا، وصيانة مريحة.

4.2.7 المرشح: مرشح عالي الكفاءة بفتحة 0.3 ميكرون يتوافق مع معايير HEPA.

4.3 نظام التجديد

4.3.1 نظام التجديد: يستخدم لتنقية النظام لإعادة الاستخدام، وتنشيطه، واستعادة قدرة الامتصاص؛ مطلوب زجاجة من الغاز المختلط من N2/H2 أو Ar/H2 2 للتجديد، حيث يمثل H2 5-10%.

4.4 نظام العرض

4.4.1 نظام العرض: تعتمد وحدة التحكم شاشة تعمل باللمس Siemens PLC من ألمانيا، ويمكن تبديل قائمة واجهة التشغيل بين اللغتين الصينية والإنجليزية. واجهة العرض غنية بالوظائف، وسهلة التشغيل، وسهلة الفهم، وتدعم وظيفة تصدير البيانات.

5,مضخة التفريغ

5.1 تعتمد مضخة التفريغ مضخة التفريغ Edwards RV12 من المملكة المتحدة، بمعدل تدفق يبلغ 12 م ³/ ساعة. ويمكن التحكم فيها بشكل مستقل في أي وقت. يمكن ضبط وقت الإغلاق التلقائي لمضخة التفريغ بواسطة شاشة اللمس، وهو أمر أكثر منطقية ويقلل من استهلاك الطاقة غير الضروري.

6,نظام ترشيح المذيبات

لمنع تأثير المذيبات العضوية على عمود التنقية أو التلوث المتبادل للتجربة، يتم دمج عمود امتصاص المذيبات العضوية في الجزء الخارجي من صندوق القفازات باستخدام نظام متسلسل، والذي يمكنه إزالة المذيبات المتطايرة بشكل فعال. الوسيط هو بشكل أساسي كربون منشط عالي الجودة وفعال، بكمية تعبئة تبلغ 6 كجم.

7,محلل المياه

7.1 (1 وحدة، بريطاني ميشيل) النطاق: 0-1000 جزء في المليون، باستخدام مكونات حساسة من الألومينا الخزفية. يتمتع هذا المحلل باستقرار جيد، ومقاومة للتآكل، ونطاق قياس واسع، وسرعة استجابة سريعة.

8,محلل الأكسجين

8.1 (1 وحدة، محلل كهروكيميائي AVCRAY من الولايات المتحدة) بنطاق 0-1000 جزء في المليون، يتطلب استخدام مستشعرات خلية الوقود الكهروكيميائية، ونقاط صفر دقيقة، ولا يميل إلى الانحراف؛ تجنب المواقف التي تكون فيها مستشعرات الزركونيا عرضة للتلف والكشف غير الدقيق في المذيبات العضوية والإلكتروليتات والبيئات الأخرى.

9,المواصفات للطراز القياسي لصندوق قفازات التنقية
