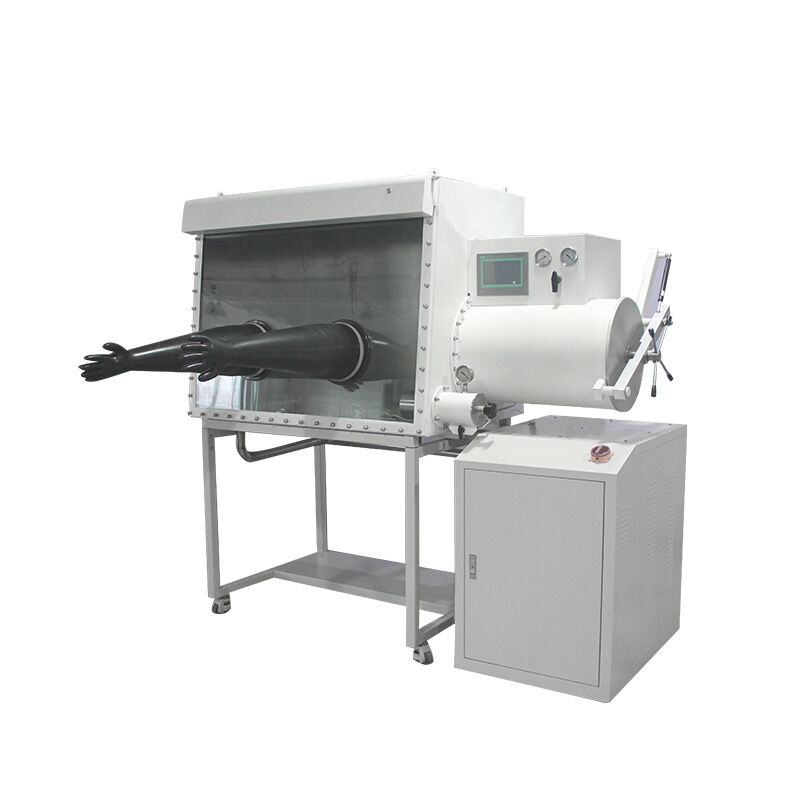

صندوق قفازات الغاز الخامل GBP1000D-4 1200 من تشانغشا تينكان، مع موقعي عمل على الوجهين

نظرة عامة على المنتج

يقوم صندوق القفازات للتنقية من تشانغشا تينكان بتهيئة جو عمل خاضع للتحكم بدرجة كبيرة مع الحد الأدنى من مستويات الرطوبة والأكسجين، مما يجعله مناسبًا للتعامل مع المواد الحساسة للهواء. يدمج النظام غرفة رئيسية محكمة الإغلاق، وغرفة انتظار، ووحدة تنقية الغاز، ولوحة تحكم رقمية، ومكونات تفريغ، ونظام مراقبة في الوقت الفعلي. يمكن أيضًا تهيئته للعمل جنبًا إلى جنب مع معدات المختبرات المساعدة مثل أنظمة الليزر، ووحدات الترسيب بالفراغ، وغرف التجفيف، ومحللات البيئة، ووحدات معالجة العادم للأبخرة والمواد المتطايرة.

تم تصميمه بتصميم سهل الاستخدام وتصميم صناعي حديث، توفر صناديق القفازات من تينكان أداءً مستقرًا طويل الأمد. التشغيل الآلي، والصيانة المبسطة، والوظائف الموثوقة تجعلها حلاً موثوقًا به لكل من البحث العلمي وتدفقات عمل الإنتاج.

التطوير الفني

مع الاستثمار المستمر في البحث والتطوير، قامت تشانغشا تينكان ببناء نقاط قوة قوية في التصميم الهندسي والتقدم التكنولوجي. تخضع كل خطوة من دورة التصنيع لرقابة صارمة على الجودة لضمان إنتاج ثابت لمنتجات عالية المستوى ودقيقة الصنع. من خلال التمسك بالعمليات الموحدة والمبادئ التي تركز على العملاء، نقوم بتحويل ملاحظات المستخدمين إلى تحسين مستمر، وتقديم أنظمة صناديق قفازات محسنة باستمرار تتكيف مع المتطلبات المتغيرة للمختبرات والبيئات الصناعية.

 1200*1000

صندوق قفازات التنقية هو نظام مختبر متخصص مصمم للحفاظ على بيئة فائقة النظافة وخالية من الأكسجين والرطوبة عن طريق تدوير الغاز الخامل عالي النقاء باستمرار عبر الغرفة المغلقة. غالبًا ما يشار إليه باسم صندوق قفازات الغلاف الجوي الخامل أو محطة عمل الحماية من الغاز، فإنه يزيل O₂ و H₂O والملوثات العضوية بشكل فعال. هذا الجهاز ضروري في مجالات البحث التي تتطلب ظروفًا خاضعة للرقابة بشكل صارم — مثل تطوير بطاريات الليثيوم، وهندسة المواد المتقدمة، وتصنيع أشباه الموصلات، ودراسات المكثفات الفائقة، والإضاءة الدقيقة، وتقنيات اللحام، وعمليات OLED و MOCVD. كما أنه قابل للتطبيق في العلوم البيولوجية، بما في ذلك زراعة الميكروبات اللاهوائية وزراعة الخلايا منخفضة الأكسجين.

مبدأ العمل

يستخدم صندوق القفازات حلقة دوران غاز مغلقة بالكامل تربط الغرفة الرئيسية بعمود التنقية المملوء بمواد ماصة عالية الكفاءة لإزالة الرطوبة والأكسجين. تحت إشراف PLC، يقوم النظام بتشغيل غاز العمل عبر خطوط الأنابيب ومنافخ الدوران للمرور بشكل متكرر عبر مادة التنقية. مع كل دورة، يتم حبس الشوائب، ويعود الغاز المنقى إلى الغرفة. بمرور الوقت، تنخفض المستويات الداخلية لـ H₂O و O₂ إلى أقل من 1 جزء في المليون. عندما تصبح مادة التنقية مشبعة بعد الاستخدام المطول، يمكن تجديدها لاستعادة الأداء الكامل ومواصلة التشغيل على المدى الطويل.

التطبيقات الرئيسية

• التجارب الفيزيائية والكيميائية الأساسية

• تصنيع وبحث الإضاءة المتخصصة

• النماذج الأولية وإنتاج بطاريات الليثيوم

• دراسات المعادن القلوية وعالية التفاعل

• تطوير المحفزات

• تقنيات اللحام الدقيقة (الليزر، البلازما، اللحام بالنحاس)

• البحث الهندسي الطبي والبيولوجي

• تغليف وتركيب الأدوية

• عمليات تصنيع أشباه الموصلات

• كيمياء الإخلاب

• تحقيق مسحوق السيراميك والمعادن

• العمليات الصناعية التي تتطلب ظروف فراغ ذات درجة حرارة عالية

  المواصفات والميزات الفنية

• التحكم في الغلاف الجوي: يحقق مستويات أكسجين ورطوبة منخفضة للغاية (<0.1 جزء في المليون)

• هيكل محكم الإغلاق: معدل التسرب الإجمالي ≤0.001% حجم/ساعة

• تكوين الصمام: نظام صمام لولبي معياري لإحكام الإغلاق الموثوق به والخدمة السهلة

• نظام النقل: باب غرفة انتظار خفيف الوزن وسلس التشغيل لتحميل المواد بكفاءة

• متغيرات خارجية: خيارات متعددة للقشرة والمظهر مناسبة لأنماط المختبرات المختلفة

• واجهة المستخدم: لوحة تحكم تعمل باللمس بسيطة وبديهية

• دوران الغاز: نظام حلقة مغلقة خالي من الزيت والفراغ للتشغيل المستقر

• التجديد: دورة تجديد مؤتمتة بالكامل لمواد التنقية

• التحكم في الضغط: موازنة ضغط أوتوماتيكية مع نطاق عمل قابل للتعديل ±15 مللي بار

• تطهير الغرفة: تطهير تلقائي سريع للتجفيف السريع والتهوية الآمنة للمذيبات

• دواسة القدم: تعديل الضغط الداخلي بدون استخدام اليدين

• تسجيل البيانات: تسجيل بيانات النظام المستمر والحفظ

• آليات الإنذار: مراقبة كاملة وتنبيهات للضغط والتجديد والحالات الشاذة التشغيلية

• تقنية الإغلاق: هيكل إغلاق متعدد الطبقات حاصل على براءة اختراع لتحقيق الاستقرار الدائم

  المزايا الرئيسية

• التحكم البيئي عالي الدقة للتعامل مع المواد الحساسة

• البناء المعياري يحسن موثوقية النظام وسهولة الصيانة

• الأتمتة الذكية تقلل من عبء العمل اليدوي وتبسط التشغيل

• بنية نظام قابلة للتكوين لتتناسب مع احتياجات التطبيقات المتخصصة

• تصميم الإغلاق الخاص يضمن أداءً محكمًا على المدى الطويل

صندوق قفازات المختبر القياسي

1,تكوين صندوق قفازات المختبر القياسي

1.1 غرفة صندوق القفازات

1.2 غرفة الانتظار الرئيسية

1.3 نظام تنقية الغاز GP20

1.4 غرفة الانتظار الصغيرة

2. الغرفة الرئيسية

2.1 الأبعاد الداخلية
مساحة العمل القابلة للاستخدام: 1200 مم (طول) × 900 مم (ارتفاع) × 750 مم (عرض سفلي)0–1000 جزء في المليون

2.2 منافذ القفازات
اثنان Ø220 مم حلقات قفازات مصنوعة من سبائك الألومنيوم الصلبة المقاومة للتآكل، ومناسبة لبيئات المعالجة العضوية.

2.3 قفازات
مستوردة قفازات مطاط البوتيل، نموذج 8B1532 (الولايات المتحدة الأمريكية).
قطر 8 بوصات، سمك 0.4 مم، توفر مقاومة ممتازة للمواد الكيميائية والشيخوخة والحرارة المعتدلة.

2.4 نافذة المراقبة
لوحة تشغيل مائلة للأمام مع زجاج أمان مقسى قابل للفصل بسمك 8 مم0–1000 جزء في المليون
شديد الشفافية ومقاوم للتآكل والتآكل.
مختومة بـ حشية OMEGA مقاس 3/8"0–1000 جزء في المليون

2.5 نطاق ضغط التشغيل
يحافظ على ضغط إيجابي أو سلبي ثابت من –12 مللي بار إلى +12 مللي بار0–1000 جزء في المليون
يتم تنشيط الحماية التلقائية إذا تجاوز الضغط النطاق الآمن.

2.6 الإضاءة
إضاءة مدمجة مضادة للوهج وموفرة للطاقة مع إضاءة ناعمة ومريحة.

2.7 مزود الطاقة الداخلي
لوحة واجهة طاقة مختومة مثبتة مسبقًا.
الإدخال: تيار متردد 220 فولت، 50 هرتز، أحادي الطور، 10 أمبير0–1000 جزء في المليون

2.8 منافذ المرافق
واجهات متعددة KF-40 عالمية لتوصيلات الغاز والسائل والإشارة.

2.9 الأرفف
ثلاثة أرفف داخلية قابلة للتعديل متوفرة.

2.10 إطار الدعم
ارتفاع حامل الخزانة 950 مم مع عجلات دوارة تمكن من التسوية والحركة والقفل.

2.11 الأداء المحكم
هيكل إغلاق خاص يضمن معدل تسرب يبلغ <0.001 vol%/hr0–1000 جزء في المليون

3. غرف النقل

3.1 الهيكل
هيكل أسطواني من الفولاذ المقاوم للصدأ 304 مع وصلات مثبتة على الحافة.

3.2 غرفة الانتظار الكبيرة
قطر 360 مم، طول 600 مم0–1000 جزء في المليون
تتميز بتشغيل الصمام الأوتوماتيكي لدورات التفريغ/التطهير.
تقلل الدورات القابلة للبرمجة من وقت انتظار المشغل.

3.3 غرفة الانتظار الصغيرة
قطر 150 مم، طول 300 مم، يتم التحكم فيها يدويًا لاستخراج الهواء وإعادة التعبئة.

3.4 الصواني الداخلية
الغرفة الكبيرة: صينية منزلقة مصقولة بحركة قابلة للتمديد.
الغرفة الصغيرة: منصة منزلقة متحركة متضمنة.

3.5 مستوى التفريغ
يحقق ≤ –0.1 ميجا باسكال، مجهزة بـ WIKA الألمانية

مقياس التفريغ.

4. نظام التحكم في الدوران والتنقية

4.1 نظام التحكم
4.1.1 التشغيل والواجهة
يتميز بالتشخيص الذاتي، وإعادة التشغيل التلقائي، وتنظيم الضغط الذكي، والتحكم التكيفي.4.4 العرض والمراقبةشاشة تعمل باللمس Siemens PLC

(قابلة للتبديل بين الصينية/الإنجليزية).
4.1.2 إدارة الضغط

ضغط يتم التحكم فيه بشاشة اللمس مع موازنة أوتوماتيكية ضمن الحدود المحددة.
4.1.3 دواسة القدم

تسمح بإجراء تعديلات دقيقة على الضغط أثناء التجارب دون إيقاف العمل.

4.2 دوران التنقية
4.2.1 دقة الغلاف الجوي يحافظ على <1 جزء في المليون H₂O و O₂، مع 0.01 جزء في المليون

دقة الكشف.
4.2.2 التحكم الآلي

إخلاء PLC، والدوران، والتسخين، والتجديد — لا حاجة للإشراف اليدوي.
4.2.3 غاز العمل النيتروجين أو الأرجون (99.999% نقاء

مطلوب).
4.2.4 مروحة الدوران مروحة عالية السرعة متغيرة التردد (0–100 م³/ساعة

)، يتم التحكم فيها بواسطة Siemens، ومغلقة في غلاف من الفولاذ المقاوم للصدأ تم اختباره بالضغط.
4.2.5 أعمدة التنقية المزدوجة

• يحتوي كل عمود على:5 كجم من محفز Cu القائم على BASF

• (إزالة الأكسجين، يزيل 65 لترًا من O₂)5 كجم من المنخل الجزيئي UOP

(يزيل 2.2 كجم من H₂O)
4.2.6 كتلة صمام التنقية ألمانية Burkert

نظام صمام كهربائي معياري أوتوماتيكي بالكامل.
4.2.7 الترشيح مرشح عالي الكفاءة من درجة HEPA 0.3 μm

.

4.3 نظام التجديديستخدم N₂/H₂ أو Ar/H₂ (5–10% H₂)

خليط للتجديد الكامل، واستعادة قدرة الامتصاص.

4.4 العرض والمراقبةشاشة تعمل باللمس Siemens PLC مع واجهة متعددة اللغات، وقوائم بديهية، و 0–1000 جزء في المليون

.

5. مضخة التفريغالمملكة المتحدة مضخة Edwards RV12
، سرعة الضخ 12 م³/ساعة.

إيقاف التشغيل بشكل مستقل وقابل للبرمجة عبر شاشة اللمس لتقليل استهلاك الطاقة.

6. وحدة ترشيح المذيبات
وحدة امتصاص المذيبات الخارجية تمنع تلوث عمود التنقية. تحتوي على 6 كجم من الكربون المنشط

لإزالة المواد العضوية المتطايرة.

7. محلل الرطوبةبريطاني محلل AVCRAY الكهروكيميائي، نطاق 0–1000 جزء في المليون
، عنصر استشعار ألومينا سيراميك.

استجابة سريعة، مقاومة للتآكل، نطاق كشف واسع.

8. محلل الأكسجينالولايات المتحدة الأمريكية محلل AVCRAY الكهروكيميائي، نطاق 0–1000 جزء في المليون
.

يتجنب المستشعر الكهروكيميائي مشكلات عدم الاستقرار في مستشعرات الزركونيا في بيئات المذيبات.9,المواصفات
