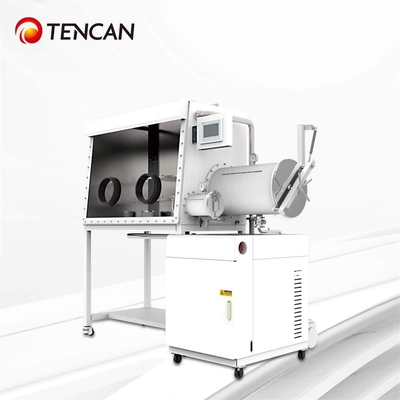

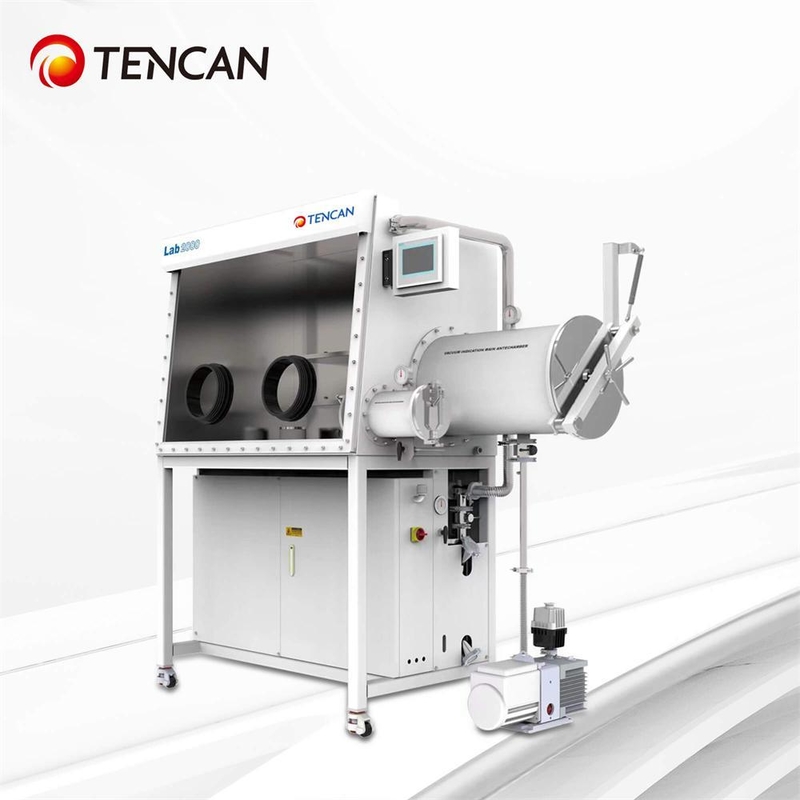

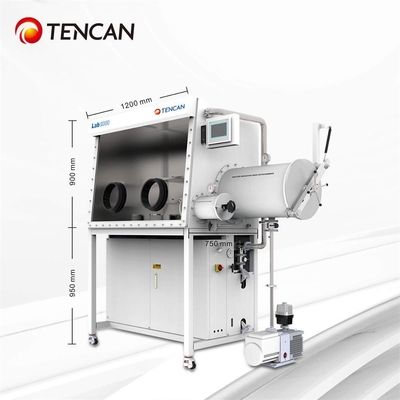

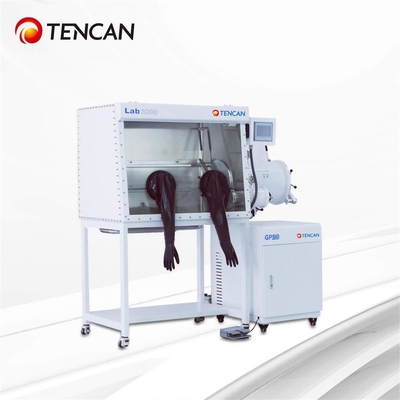

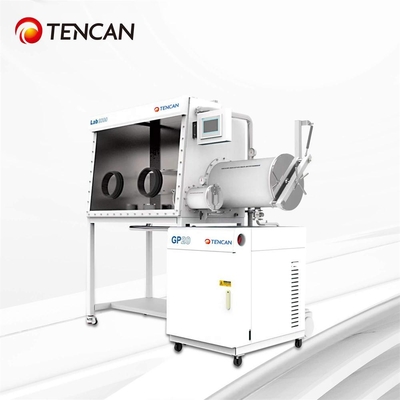

TENCAN GBP750S-2 صندوق قفازات المختبر إزالة الماء الأكسجين 1200mm

صندوق قفازات تنقية الأكسجين وإزالة الماء للمختبر من شركة China TENCAN GBP750S-2(1200) جانب واحد

مقدمة موجزة

صندوق قفازات Changsha Tencan هو جهاز يوفر بيئة خالية من الماء والأكسجين. يتكون الجهاز بشكل أساسي من جسم صندوق القفازات، وغرفة انتقالية، ونظام تجديد تنقية الدوران، ونظام تحكم، ونظام تفريغ، ونظام عرض، وما إلى ذلك. يمكن أيضًا دمجه مع معدات خاصة تتعلق بإنتاج المصابيح، ومعدات الليزر، ومعدات الطلاء بالفراغ، وفرن التفريغ، ونظام عرض الأكسجين والماء، ونظام ترشيح الدخان والغبار، ونظام ترشيح المذيبات، ونظام تنقية المذيبات، ونظام تنقية الغاز، وثلاجة منخفضة الحرارة، وما إلى ذلك. يتميز صندوق قفازات Tencan بمظهر جميل وأنيق، وأسلوب مميز، ووقت تشغيل مستمر طويل، وموثوقية وثبات، وتحكم آلي، وتشغيل بسيط، وسهولة الصيانة، مما يحظى بثقة كبيرة من قبل المستخدمين.

بعد سنوات من التطوير، حققت Changsha Tencan نتائج مثمرة في مجال البحث والتطوير والتصميم للمنتجات، وتراكمت لديها ثروة من المعرفة. خضعت كل خطوة لفحوصات واختبارات جودة صارمة، مما يوفر لك باستمرار منتجات مبتكرة وعالية الجودة. سنركز دائمًا على التقييس والنزاهة والخدمة والابتكار والجوانب الأخرى، مع التركيز على احتياجات العملاء، وتحويل الثقة التي يمنحها العملاء إلى حافز للمؤسسة، وإنشاء تجارب مبتكرة جديدة للعملاء باستمرار.

صندوق قفازات التنقية هو نوع من معدات المختبرات التي تملأ الحجرة بغاز خامل عالي النقاء، وتعمل على تدوير

وترشيح O2 و H2O والغازات العضوية وغيرها من المواد. يسمى أيضًا صندوق قفازات التفريغ، والغاز الخامل

صندوق الحماية، إلخ. الوظيفة الرئيسية هي إزالة O2 و H2O والغاز العضوي. يستخدم على نطاق واسع في البيئات فائقة النقاء الخالية من O2 و H2O والغبار، مثل بطاريات الليثيوم أيون والمواد وأشباه الموصلات والمكثفات الفائقة والمصابيح الخاصة واللحام بالليزر واللحام بالنحاس وتركيب المواد وOLED وMOCVD، ولكن أيضًا التطبيقات البيولوجية، مثل زراعة البكتيريا اللاهوائية، وزراعة الخلايا نقص الأكسجين، إلخ.

مبدأ العمل

الغاز العامل في صندوق القفازات يقع بين الحجرة وعمود التنقية (H2O و

ممتص O2)، ويتم تدويره بشكل مغلق عبر الأنابيب، ومراوح الدوران، وما إلى ذلك تحت سيطرة ومراقبة PLC. عندما يدور الغاز العامل عبر عمود التنقية، يتم امتصاص الرطوبة والأكسجين ثم إعادتهما إلى الحجرة. مع مرور وقت الدورة، سينخفض ​​محتوى H2O و O2 للغاز العامل في الحجرة تدريجياً ويصل في النهاية إلى مؤشر أقل من 1 جزء في المليون. سيشبع عمود التنقية بعد فترة معينة من الدورة، ويمكن تجديده وإعادة استخدامه.

التطبيقات الرئيسية

البحث في الكيمياء الفيزيائية، وتطوير وإنتاج الإضاءة والمصابيح الخاصة، والبحث والإنتاج لبطاريات الليثيوم أيون،

البحث عن المعادن القلوية، والبحث عن المحفزات، واللحام بالليزر والبلازما، والهندسة الطبية والبيولوجية، وإنتاج الأدوية وعمليات التعبئة والتغليف، وصناعة أشباه الموصلات، والبحث في كيمياء المخلبات، والبحث في مسحوق السيراميك، والبحث في مسحوق المعادن، والتكنولوجيا الصناعية ذات درجة الحرارة العالية لمعالجة صندوق التفريغ.

الميزات الرئيسية

الفهرس:

الماء، الأكسجين

< 0.1 جزء في المليونمعدل التسرب: ≤0.001vol % h

يعتمد الصمام اللولبي تصميمًا معياريًا، مما يضمن بشكل فعال إحكام إغلاق صندوق القفازات ويسهل استبداله.تصميم فريد لباب مقصورة الانتقال، خفيف الوزن، سهل الفتح، وبسيط التشغيل.

يحتوي مظهر صندوق القفازات على تصميمات متعددة يمكنها تلبية احتياجات المستخدمين المختلفين.

شاشة تعمل باللمس:

سهولة الوصول إلى الوظائف المختلفة.

الدوران: دوران الغاز في حلقة مغلقة، خالي من الزيت والتفريغ.

التجديد: تحكم آلي.

التحكم في ضغط الهواء: تحكم آلي، يمكن ضبط ضغط هواء التشغيل ضمن نطاق +/-15 مللي بار.

تنظيف الصندوق: تحكم آلي، سهل التشغيل الجاف، وتوفير الغاز، وآمن نسبيًا لتشغيل المذيبات.

مفتاح القدم: يمكن تعديل ضغط الهواء داخل الصندوق من خلال مفتاح القدم.

مذكرة البيانات: نظام تسجيل البيانات التلقائي

وظيفة التنبيه: لديها وظائف التجديد، وضغط الدوران، وتنبيه المطالبة بالتشغيل غير الصالح.

الحصول على براءات اختراع متعددة للإغلاق.صندوق قفازات قياسي للمختبر

1,

تكوين صندوق قفازات قياسي للمختبر

1.1 حجرة صندوق القفازاتالمادة

 فولاذ مقاوم للصدأ 1.4301 (نوع SUS 304)، سمك 3 مم

  الحجم

 عملية تجديد التحكم التلقائي Siemens PLC، وإزالة الماء والأكسجين بشكل فعال، عمود تنقية واحد/مزدوج اختياري.

 الحجم

2.2 فتحة القفاز: قطر 220 مم، مصنوعة من مادة سبائك الألومنيوم الصلبة، مقاومة لتآكل الغلاف الجوي العضوي.

2.3 قفازات: علامة تجارية أمريكية، طراز 8B1532، قطر القفاز 8 بوصات، سمك 0.4 مم، مادة مطاط البوتيل، مقاومة للتآكل، مقاومة للشيخوخة، ومقاومة معينة لدرجة الحرارة العالية.

2.4 نافذة قابلة للعرض الأمامي: مع سطح تشغيل مائل ونافذة أمامية زجاجية مقواة آمنة قابلة للفصل 8 مم، فهي مقاومة للاهتراء ومقاومة للتآكل ولها نفاذية ضوء جيدة. يعتمد حلقة الإغلاق حلقة إغلاق OMEGA بسمك 3/8 بوصة.

2.5 نطاق ضغط الصندوق: يمكنه الحفاظ على ضغط موجب وسالب معين (-12 مللي بار -12 مللي بار) أثناء الاستخدام. إذا تجاوز ضغطًا معينًا، فسيقوم النظام بحمايته تلقائيًا.

2.6  الإضاءة: مجهزة بإضاءة موفرة للطاقة مضادة للانعكاس، الضوء ناعم.

2.7 مصدر الطاقة الداخلي في الصندوق: تم تثبيت مجموعة واحدة من لوحة أسلاك إمداد الطاقة المملوءة بالمادة اللاصقة مسبقًا داخل الصندوق (مصدر الطاقة: الجهد 220 فولت - 50 هرتز 1 فاز، مصدر الطاقة 10 أمبير).

2.8 واجهة احتياطية: تم تجهيز الصندوق بواجهات KF-40 قياسية متعددة لسهولة الوصول إلى السوائل والغازات والإشارات وما إلى ذلك.

2.9 أرفف: توجد ثلاث طبقات من الأرفف داخل الصندوق.

2.10 حامل الصندوق: يتضمن عجلات، بارتفاع 950 مم. تتمتع العجلات بوظائف مثل التسوية والتحريك والتثبيت.

2.11 معدل تسرب منخفض: اعتماد تقنية الإغلاق الحاصلة على براءة اختراع، معدل تسرب الصندوق أقل من 0.001 Vol%/h.

3, مقصورة الانتقال

3.1 الشكل: أسطواني (فولاذ مقاوم للصدأ 304)، مع وصلة شفة بين الحجرة الكبيرة وصندوق القفازات.

3.2 حجرة الانتقال الكبيرة: بقطر 360 مم وطول 600 مم، تعتمد التحكم التلقائي في الصمام لعملية الشفط والتجديد؛ يمكن ضبط عدد دورات الشفط والتجديد لتنفيذ عمليات الشفط والتجديد تلقائيًا، مما يوفر وقت انتظار التشغيل.

3.3 مقصورة الانتقال الصغيرة: بقطر 150 مم × 300 مم، يتم التحكم في مقصورة الانتقال الصغيرة بواسطة صمام يدوي لاستخراج الهواء والتجديد.

3.4 صينية حجرة الانتقال: تم تجهيز حجرة الانتقال الكبيرة بصينية تلميع متحركة وقابلة للتمديد بحرية. مجهزة بأقراص منزلقة متحركة في مستودع الانتقال الصغير.

3.5 درجة التفريغ: ≤ -0.1 ميجا باسكال (جميعها مع شاشة شريط التفريغ). يتم اختيار مقياس الضغط من شركة Wika الألمانية.

4, نظام التحكم في تنقية الدوران

4.1 نظام التحكم

4.1.1 الطريقة: بما في ذلك التشخيص الذاتي، وخصائص إيقاف التشغيل والتشغيل الذاتي، مع التحكم في الضغط والوظائف التكيفية. يتم عرض التحكم التلقائي، والتحكم في الدورة، وحماية كلمة المرور، والتحكم في غرفة التفريغ على شاشة LCD. تعتمد وحدة التحكم شاشة Siemens PLC التي تعمل باللمس من ألمانيا، ويمكن تحديد قائمة التشغيل باللغتين الصينية/الإنجليزية.

4.1.2 التحكم في ضغط الصندوق: يمكن التحكم في ضغط الصندوق ضمن نطاق ضغط معين من خلال شاشة اللمس، ويقوم النظام تلقائيًا بموازنة ضغط الصندوق ضمن هذا النطاق.

4.1.3 دواسة القدم: يمكنها التحكم في ضغط صندوق قفازات الصندوق بدقة أكبر في أي وقت، وتحقيق عملية ضخ الهواء وتجديده لضغط الصندوق، وتسهيل إجراء تجارب أكثر راحة للمستخدمين.

4.2 نظام تنقية الدوران

4.2.1 التحكم: التحكم في الماء والأكسجين ضمن

<1 جزء في المليون بدقة 0.01 جزء في المليون.

4.2.2 جهاز التعديل: لا تتطلب العملية بأكملها لتعديل شاشة اللمس PLC (الإخلاء، والتنقية، والتجديد، والتسخين) مراقبة يدوية.4.2.3 الغاز العامل: N2 أو Ar (دوران الغاز)، مع متطلبات نقاء 99.999%.

4.2.4 مروحة الدوران: مروحة تردد متغيرة عالية السرعة، معدل تدفق قابل للتعديل من 0-100 م 3/ساعة، يتم التحكم فيها بواسطة معالجات Siemens الدقيقة من ألمانيا، مثبتة داخل جهاز من الفولاذ المقاوم للصدأ خضع لاختبارات الضغط العالي وخالٍ من التسرب.

4.2.5 عمود تنقية مزدوج: يحتوي كل عمود على 5 كيلوغرامات من مادة إزالة الأكسجين من المحفز النحاسي عالي الكفاءة من شركة BASF الألمانية، قادرة على إزالة 65 لترًا من الأكسجين، و 5 كيلوغرامات من مادة إزالة الماء من المنخل الجزيئي عالي الكفاءة من UOP في الولايات المتحدة، قادرة على إزالة 2.2 كيلوغرام من الماء.

4.2.6 كتلة صمام التنقية: Burkert، ألمانيا، صمام يعمل بالكهرباء أوتوماتيكي بالكامل، تصميم معياري، أكثر إيجازًا، وصيانة مريحة.

4.2.7 المرشح: مرشح عالي الكفاءة بفتحة 0.3 ميكرون يتوافق مع معايير HEPA.

4.3 نظام التجديد

4.3.1 نظام التجديد: يستخدم لتنقية النظام لإعادة الاستخدام، وتنشيطه، واستعادة قدرة الامتصاص؛ مطلوب زجاجة من الغاز المختلط N2/H2 أو Ar/H2 2 للتجديد، حيث يمثل H2 5-10%.

4.4 نظام العرض

4.4.1 نظام العرض: تعتمد وحدة التحكم شاشة Siemens PLC التي تعمل باللمس من ألمانيا، ويمكن تبديل قائمة واجهة التشغيل بين اللغتين الصينية والإنجليزية. واجهة العرض غنية بالوظائف، وسهلة التشغيل، وسهلة الفهم، وتدعم وظيفة تصدير البيانات.

5, مضخة التفريغ

5.1 تعتمد مضخة التفريغ مضخة التفريغ Edwards RV12 من المملكة المتحدة، بمعدل تدفق 12 م ³/ ساعة. ويمكن التحكم فيها بشكل مستقل في أي وقت. يمكن ضبط وقت الإغلاق التلقائي لمضخة التفريغ بواسطة شاشة اللمس، وهو أكثر منطقية ويقلل من استهلاك الطاقة غير الضروري.

6, نظام ترشيح المذيبات

لمنع تأثير المذيبات العضوية على عمود التنقية أو التلوث المتبادل للتجربة، يتم دمج عمود امتصاص المذيبات العضوية في الجزء الخارجي من صندوق القفازات باستخدام نظام متسلسل، والذي يمكنه إزالة المذيبات المتطايرة بشكل فعال. الوسيط هو بشكل أساسي كربون منشط عالي الجودة وفعال، بكمية تعبئة تبلغ 6 كجم.

7, محلل المياه

7.1 (1 وحدة، بريطاني Michel) النطاق: 0-1000 جزء في المليون، باستخدام مكونات حساسة من الألومينا الخزفية. يتمتع هذا المحلل باستقرار جيد، ومقاومة للتآكل، ونطاق قياس واسع، وسرعة استجابة سريعة.

8, محلل الأكسجين

8.1 (1 وحدة، محلل AVCRAY الكهروكيميائي من الولايات المتحدة) بنطاق 0-1000 جزء في المليون، يتطلب استخدام مستشعرات خلية الوقود الكهروكيميائية، ونقاط صفر دقيقة، ولا يميل إلى الانحراف؛ تجنب المواقف التي تكون فيها مستشعرات الزركونيا عرضة للتلف والكشف غير الدقيق في المذيبات العضوية والإلكتروليتات والبيئات الأخرى.

9, المواصفات

للطراز القياسي لصندوق قفازات التنقية

العنصرالمواصفات
