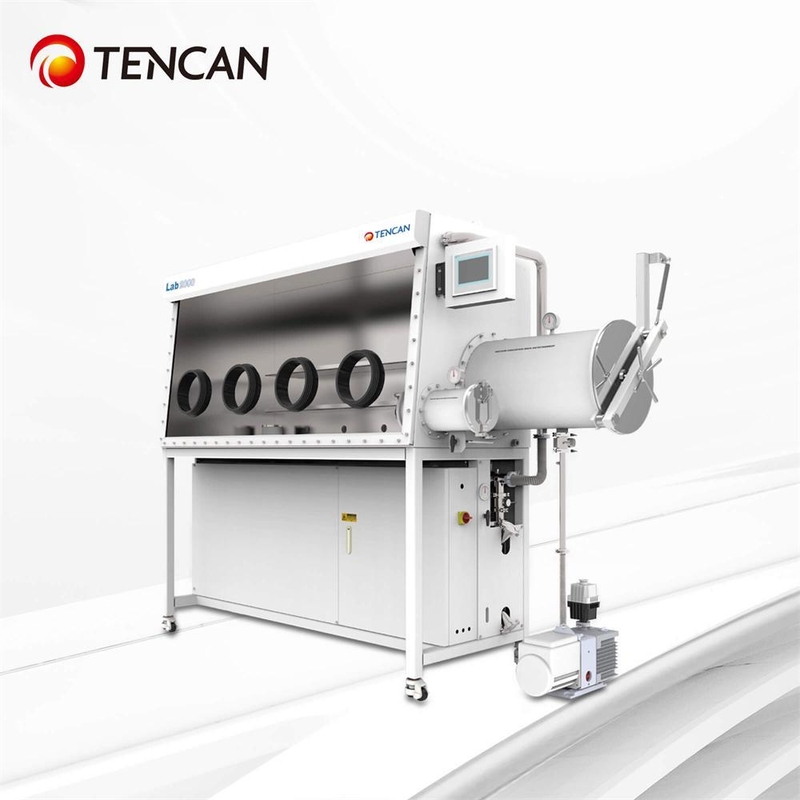

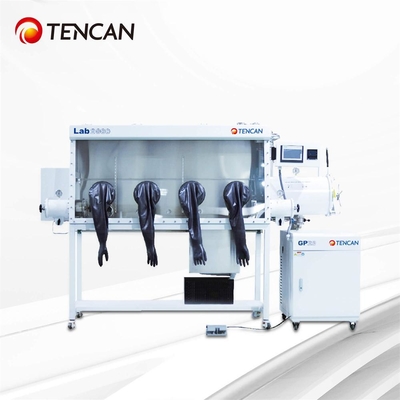

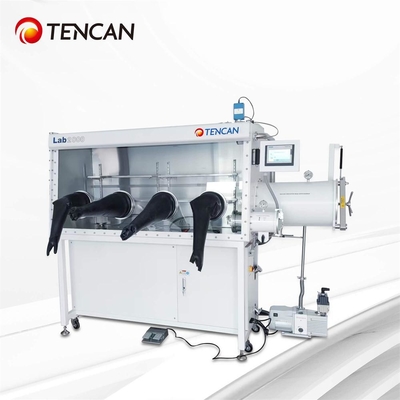

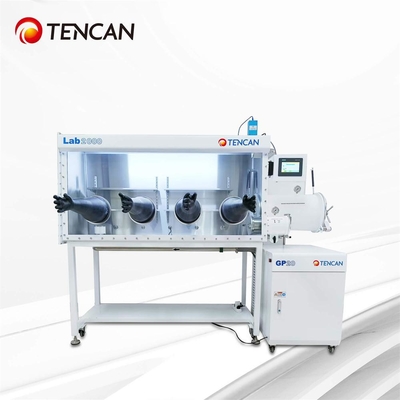

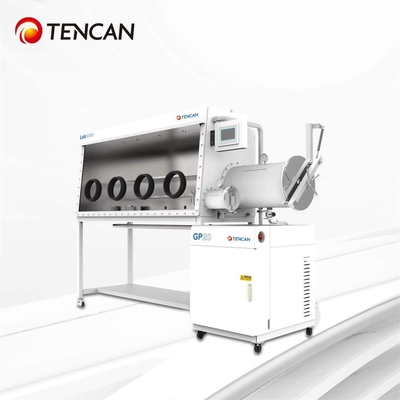

TENCAN GBP750S-4 ((1800) صندوق قفازات التطهير للاستخدام في المختبر

الصين TENCAN GBP750S-4 (1800) صندوق قفازات تنقية تصميم متكامل للاستخدام المختبري

مقدمة موجزة

صندوق القفازات Changsha Tencan هو جهاز يوفر بيئة خالية من الماء والأكسجين. تتكون المعدات بشكل أساسي من هيكل صندوق القفازات، وغرفة انتقالية، ونظام تجديد تنقية الدورة الدموية، ونظام التحكم، ونظام التفريغ، ونظام العرض، وما إلى ذلك. ويمكن أيضًا دمجها مع المعدات الخاصة المتعلقة بإنتاج المصابيح، ومعدات الليزر، ومعدات طلاء الفراغ، والفرن الفراغي، ونظام عرض الأكسجين المائي، ونظام ترشيح الدخان والغبار، ونظام ترشيح المذيبات، ونظام تنقية المذيبات، ونظام تنقية الغاز، والثلاجة ذات درجة الحرارة المنخفضة، وما إلى ذلك. يتميز صندوق القفازات Tencan بمظهر جميل وأنيق، وأسلوب مميز، ووقت تشغيل مستمر طويل، ومستقر و تحكم آلي موثوق به، تشغيل بسيط، وسهولة الصيانة، وهو ما يحظى بثقة كبيرة من قبل المستخدمين.

بعد سنوات من التطوير، حققت Changsha Tencan نتائج مثمرة في أبحاث المنتجات وتطويرها وتصميمها وتراكمت لديها ثروة من المعرفة. خضعت كل خطوة لفحص واختبار صارم للجودة، مما يوفر لك باستمرار منتجات مبتكرة عالية الجودة. سنركز دائمًا على التقييس والنزاهة والخدمة والابتكار والجوانب الأخرى، مع التركيز على احتياجات العملاء، وتحويل الثقة التي يمنحها العملاء إلى تحفيز المؤسسة، وخلق تجارب مبتكرة جديدة للعملاء بشكل مستمر.

صندوق قفازات التنقية هو نوع من معدات المختبرات التي تملأ الحجرة بغاز خامل عالي النقاء، ويدور

ومرشحات O2، H2O، والغازات العضوية وغيرها من المواد. ويسمى أيضًا صندوق القفازات الفراغي، الغاز الخامل

صندوق الحماية، الخ. وتتمثل المهمة الرئيسية في إزالة O2، H2O والغاز العضوي. يستخدم على نطاق واسع في البيئات فائقة النقاء بدون O2 وH2O والغبار، مثل بطاريات ومواد الليثيوم أيون وأشباه الموصلات والمكثفات الفائقة والمصابيح الخاصة واللحام بالليزر والنحاس وتوليف المواد وOLED وMOCVD وما إلى ذلك، ولكن أيضًا التطبيقات البيولوجية، مثل ثقافة البكتيريا اللاهوائية وثقافة نقص الأكسجة في الخلايا وما إلى ذلك.

مبدأ العمل

يقع الغاز العامل في صندوق القفازات بين الحجرة وعمود التنقية (H2O و

جهاز امتزاز O2) ويتم تدويره بشكل مغلق من خلال الأنابيب ومنفاخ التدوير وما إلى ذلك تحت تحكم ومراقبة PLC. عندما يدور غاز العمل عبر عمود التنقية، يتم امتصاص الرطوبة والأكسجين ثم إعادتهما إلى الغرفة. ومع مرور وقت الدورة، سينخفض ​​محتوى H2O وO2 للغاز العامل في الغرفة تدريجيًا ويصل في النهاية إلى مؤشر أقل من 1 جزء في المليون. سوف يتشبع عمود التنقية بعد فترة معينة من الدورة، ويمكن تجديده وإعادة استخدامه.

التطبيقات الرئيسية

أبحاث الكيمياء الفيزيائية، وتطوير وإنتاج الإضاءة والمصابيح الخاصة، وأبحاث وإنتاج بطاريات الليثيوم أيون، وأبحاث المعادن القلوية، وأبحاث المحفزات، واللحام بالليزر والبلازما، والهندسة الطبية والحيوية، وعمليات الإنتاج والتعبئة، وصناعة أشباه الموصلات، وأبحاث كيمياء المخلبيات، وأبحاث مسحوق السيراميك، وأبحاث مسحوق المعادن، وتكنولوجيا معالجة الصناديق المفرغة الصناعية ذات درجة الحرارة العالية.

الميزات الرئيسية

فِهرِس:الماء والأكسجين <0.1 جزء في المليون

معدل التسرب:.000.001 حجم % ح

يعتمد صمام الملف اللولبي تصميمًا معياريًا، والذي يضمن بشكل فعال إغلاق صندوق القفازات وسهل الاستبدال.

تصميم فريد لباب المقصورة الانتقالية، خفيف الوزن، سهل الفتح، وسهل التشغيل.

مظهر صندوق القفازات له تصميمات متعددة يمكن أن تلبي احتياجات المستخدمين المختلفين.

شاشة تعمل باللمس:من السهل الوصول إلى وظائف مختلفة.

الدورة الدموية:دورة غاز مغلقة، خالية من الزيت وخالية من الفراغ.

تجديد:التحكم الآلي.

التحكم في ضغط الهواء:التحكم الآلي، يمكن ضبط ضغط الهواء العامل ضمن نطاق +/- 15 ملي بار.

تنظيف الصندوق:التحكم الآلي، سهل التشغيل الجاف، توفير الغاز، وآمن نسبيًا لتشغيل المذيبات.

تبديل القدم:يمكن تعديل ضغط الهواء داخل الصندوق من خلال مفتاح القدم.

مذكرة البيانات: بيانات نظام التسجيل التلقائي

وظيفة التنبيه:لديها وظائف التجديد، وتعميم الضغط، والإنذار الفوري للتشغيل غير الصحيح.

وجود براءات اختراع ختم متعددة.

صندوق القفازات القياسي للمختبر

1,تكوين صندوق القفازات القياسي للمختبر

1.1 حجرة صندوق القفازات

1.2 غرفة الانتظار الرئيسية

1.3 نظام تنقية الغاز GP20

1.4 غرفة انتظار صغيرة

2، صندوق

2.1 حجم مساحة الصندوق: 1800 مم (الطول) × 900 مم (الارتفاع) × 750 مم (العرض السفلي).

2.2 فتحة القفاز: قطر 220 مم، مصنوعة من مادة سبائك الألومنيوم الصلبة، مقاومة للتآكل العضوي في الغلاف الجوي.

2.3 القفازات: ماركة أمريكية، موديل 8B1532، قطر القفاز 8 بوصة، سمك 0.4 مم، مادة مطاط البوتيل، مقاومة للتآكل، مقاومة الشيخوخة، ومقاومة معينة لدرجات الحرارة العالية.

2.4 نافذة أمامية قابلة للعرض: مع سطح تشغيل مائل ونافذة أمامية من الزجاج المقسى الآمن القابل للفصل بسمك 8 مم، فهي مقاومة للتآكل، ومقاومة للتآكل، ولها نفاذية جيدة للضوء. تستخدم حلقة الختم حلقة ختم أوميغا بسمك 3/8 بوصة.

2.5 نطاق ضغط الصندوق: يمكنه الحفاظ على ضغط إيجابي وسالب معين (-12mbar -12mbar) أثناء الاستخدام. إذا تجاوز ضغطًا معينًا، فسيقوم النظام بحمايته تلقائيًا.

2.6 الإضاءة: مجهزة بإضاءة موفرة للطاقة مضادة للانعكاس، الضوء ناعم.

2.7 مصدر الطاقة الداخلي في الصندوق: تم تثبيت مجموعة واحدة من لوحة أسلاك إمداد الطاقة المملوءة باللاصق مسبقًا داخل الصندوق (مصدر الطاقة: الجهد الكهربي 220 فولت - 50 هرتز مرحلة واحدة، مصدر الطاقة 10 أمبير).

2.8 واجهة النسخ الاحتياطي: تم تجهيز الصندوق بواجهات KF-40 القياسية المتعددة لسهولة الوصول إلى السوائل والغازات والإشارات وما إلى ذلك.

2.9 الرفوف: توجد ثلاث طبقات من الرفوف داخل الصندوق.

2.10 حامل الصندوق: يتضمن عجلات بارتفاع 950 مم. تحتوي العجلات على وظائف مثل التسوية والتحريك والتثبيت.

2.11 معدل تسرب منخفض: اعتماد تكنولوجيا الختم الحاصلة على براءة اختراع، معدل تسرب الصندوق أقل من 0.001 Vol%/h.

3، المقصورة الانتقالية

3.1 الشكل: أسطواني (فولاذ مقاوم للصدأ 304)، مع وصلة شفة بين الحجرة الكبيرة وصندوق القفازات.

3.2 غرفة انتقالية كبيرة: بقطر 360 مم وطول 600 مم، تعتمد التحكم الأوتوماتيكي في الصمام لعملية الشفط والتجديد؛ يمكن ضبط عدد دورات الشفط والتجديد لإجراء عمليات الشفط والتجديد تلقائيًا، مما يوفر وقت انتظار العملية.

3.3 كابينة النقل الصغيرة: بقطر 150 مم × 300 مم، يتم التحكم في كابينة النقل الصغيرة بواسطة صمام يدوي لاستخراج الهواء وتجديده.

3.4 صينية حجرة النقل: حجرة النقل الكبيرة مجهزة بصينية تلميع ممتدة وقابلة للحركة بحرية. مجهزة بأقراص منزلقة متحركة في مستودع انتقالي صغير.

3.5 درجة الفراغ: ≥ -0.1MPa (جميعها مع عرض شريط الفراغ). مقياس الضغط مختار من شركة Wika الألمانية.

4، تعميم نظام التحكم في التنقية

4.1 نظام التحكم

4.1.1 الطريقة: بما في ذلك خصائص التشخيص الذاتي وإيقاف التشغيل والتشغيل الذاتي، مع التحكم في الضغط ووظائف التكيف. يتم عرض التحكم الآلي، والتحكم في الدورة، وحماية كلمة المرور، والتحكم في غرفة التفريغ على شاشة LCD. وحدة التحكم تعتمد شاشة تعمل باللمس PLC من ألمانيا، ويمكن اختيار قائمة التشغيل باللغة الصينية/الإنجليزية.

4.1.2 التحكم في ضغط الصندوق: يمكن التحكم في ضغط الصندوق ضمن نطاق ضغط معين من خلال شاشة اللمس، ويقوم النظام تلقائياً بموازنة ضغط الصندوق ضمن هذا النطاق.

4.1.3 دواسة القدم: يمكنها التحكم في ضغط صندوق القفازات بشكل أكثر دقة في أي وقت، وتحقيق عملية ضخ وتجديد الهواء لضغط الصندوق، وتسهيل تجارب أكثر راحة للمستخدمين.

4.2 نظام تنقية تعميم

4.2.1 التحكم: التحكم في الماء والأكسجين في حدود أقل من 1 جزء في المليون بدقة 0.01 جزء في المليون.

4.2.2 جهاز الضبط: لا تتطلب العملية الكاملة لضبط اللمس PLC (الإخلاء، والتنقية، والتجديد، والتسخين) مراقبة يدوية.

4.2.3 الغاز العامل: N2 أو Ar (تدوير الغاز)، بمتطلبات نقاء تبلغ 99.999%.

4.2.4 مروحة التدوير: مروحة تردد متغيرة عالية السرعة، معدل تدفق قابل للتعديل من 0-100 م 3 / ساعة، يتم التحكم فيها بواسطة معالجات دقيقة من ألمانيا، مثبتة داخل جهاز من الفولاذ المقاوم للصدأ خضع لاختبار الضغط العالي وهو خالي من التسرب.

4.2.5 عمود تنقية مزدوج: يحتوي كل عمود على 5 كجم من مادة إزالة الأكسجين المحفزة النحاسية عالية الكفاءة من شركة BASF الألمانية، القادرة على إزالة 65 لترًا من الأكسجين، و5 كجم من مادة إزالة الماء المنخل الجزيئي عالية الكفاءة من شركة UOP في الولايات المتحدة، القادرة على إزالة 2.2 كجم من الماء.

4.2.6 كتلة صمام التنقية: بوركيرت، ألمانيا، صمام أوتوماتيكي بالكامل يعمل بالكهرباء، تصميم معياري، أكثر إيجازًا، وصيانة مريحة.

4.2.7 الفلتر: فلتر عالي الكفاءة مع فلتر ذو فتحة 0.3 ميكرون يتوافق مع معايير HEPA.

4.3 نظام التجديد

4.3.1 نظام التجديد: يستخدم لتنقية النظام لإعادة استخدامه وتنشيطه واستعادة القدرة على الامتصاص. يلزم وجود زجاجة من الغاز المخلوط من N2/H2 أو Ar/H22 للتجديد، حيث يمثل H2 5-10%.

4.4 نظام العرض

4.4.1 نظام العرض: تعتمد وحدة التحكم شاشة تعمل باللمس PLC من ألمانيا، ويمكن تبديل قائمة واجهة التشغيل بين الصينية والإنجليزية. واجهة العرض غنية بالوظائف، وسهلة التشغيل، وسهلة الفهم، وتدعم وظيفة تصدير البيانات.

5، مضخة فراغ

5.1 تستخدم مضخة التفريغ مضخة التفريغ Edwards RV12 من المملكة المتحدة، بمعدل تدفق يبلغ 12m ³/ h. ويمكن التحكم فيه بشكل مستقل في أي وقت. يمكن ضبط وقت الإغلاق التلقائي لمضخة التفريغ من خلال شاشة اللمس، وهو أمر أكثر معقولية ويقلل من استهلاك الطاقة غير الضروري.

6، نظام ترشيح المذيبات

لمنع تأثير المذيبات العضوية على عمود التنقية أو التلوث المتبادل للتجربة، تم دمج عمود امتزاز المذيبات العضوية في الجزء الخارجي من صندوق القفازات باستخدام نظام سلسلة، والذي يمكنه إزالة المذيبات المتطايرة بشكل فعال. الوسيط عبارة عن كربون منشط عالي الجودة وفعال بشكل أساسي، مع كمية تعبئة تبلغ 6 كجم.

7، محلل المياه

7.1 (وحدة واحدة، ميشيل البريطانية) النطاق: 0-1000 جزء في المليون، باستخدام مكونات حساسة من السيراميك والألومينا. يتمتع هذا المحلل باستقرار جيد، ومقاومة للتآكل، ونطاق قياس واسع، وسرعة استجابة سريعة.

8، محلل الأوكسجين

8.1 (وحدة واحدة، محلل كهروكيميائي AVCRAY من الولايات المتحدة) مع نطاق من 0 إلى 1000 جزء في المليون، يتطلب استخدام أجهزة استشعار خلايا الوقود الكهروكيميائية، ونقاط الصفر الدقيقة، وليس عرضة للانجراف؛ تجنب المواقف التي تكون فيها مستشعرات الزركونيا عرضة للتلف والكشف غير الدقيق في المذيبات العضوية والإلكتروليتات والبيئات الأخرى.

9، المواصفاتالنموذج القياسي لصندوق قفازات التنقية
