الصين Tencan صندوق قفازات مع نظام تنقية GBP750S-3 لإزالة الماء والأكسجين

صندوق قفازات الصين تينكان مع نظام تنقية واحد للمياه وإزالة الأكسجين

مقدمة موجزة

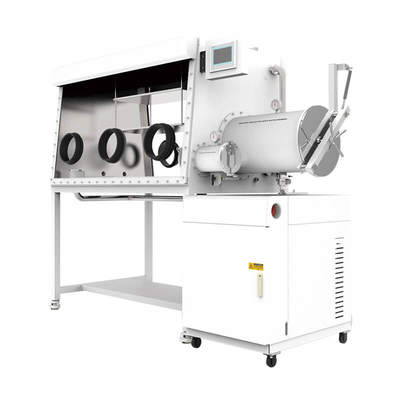

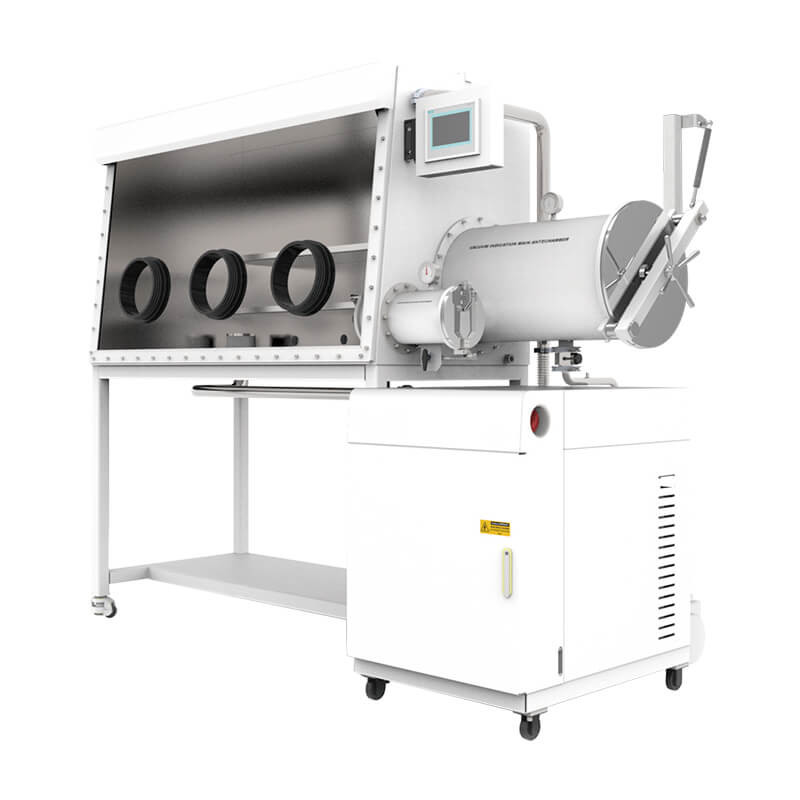

Changsha Tencan Glove Box هو جهاز يوفر بيئة خالية من الماء وخالية من الأكسجين. يتكون الجهاز بشكل أساسي من جسم صندوق قفاز ، وغرفة انتقالية ، ونظام تجديد تنقية الدورة الدموية ، ونظام تحكم ، ونظام فراغ ، ونظام عرض ، وما إلى ذلك ، ويمكن أيضًا دمجه مع المعدات الخاصة بإنتاج المصابيح ، ومعدات الليزر ، ونظام الطلاء بالفراغ ، نظام تربية الفراغ ، نظام تربية المذيبات ، أن نظام ترشيح المذيبات. يحتوي Tencan Glove Box على مظهر جميل وأنيق ، وأسلوب مميز ، ووقت تشغيل مستمر طويل ، ومراقبة مستقرة وموثوقة ، وأتمتة ، وتشغيل بسيط ، وصيانة سهلة ، وموثوق بها للغاية من قبل المستخدمين.

بعد سنوات من التطوير ، حقق Changsha Tencan نتائج مثمرة في بحث المنتج وتطويره وتصميمه وتراكم ثروة من المعرفة. خضعت كل خطوة للتفتيش الصارم واختبارها ، مما يوفر لك باستمرار منتجات مبتكرة عالية الجودة. سنركز دائمًا على التوحيد والنزاهة والخدمة والابتكار والجوانب الأخرى ، مع التركيز على احتياجات العملاء ، وتحويل الثقة التي قدمها العملاء إلى دوافع المؤسسات ، وخلق تجارب مبتكرة جديدة للعملاء.

صندوق القفازات التنقية هو نوع من معدات المختبرات التي تملأ الغرفة بغاز خامل عالي النقاء ،

والمرشحات O2 ، H2O ، الغازات العضوية والمواد الأخرى. ويطلق عليه أيضًا صندوق قفازات فراغ ، غاز خامل

صندوق الحماية ، إلخ. الوظيفة الرئيسية هي إزالة O2 و H2O والغاز العضوي. يتم استخدامه على نطاق واسع في البيئات الفائقة دون O2 و H2O والغبار ، مثل بطاريات ومواد أيون الليثيوم ، أشباه الموصلات ، المكثفات الفائقة ، المصابيح الخاصة ، لحام الليزر ، النحاس ، توليف المواد ، OLED ، MOCVD ، وما إلى ذلك ، ولكن أيضًا التطبيقات البيولوجية ، مثل الثقافة البكتيريا الأنفية ، وما إلى ذلك.

مبدأ العمل

غاز العمل في صندوق القفازات بين الغرفة وعمود التنقية (H2O و

O2 Adsorber) ، ويتم إغلاقه من خلال الأنابيب ، المنفحات الدورية ، وما إلى ذلك تحت سيطرة ومراقبة PLC. عندما يتداول غاز العمل من خلال عمود التنقية ، يتم امتصاص الرطوبة والأكسجين ثم يعود إلى الغرفة. مع مرور وقت الدورة ، سينخفض ​​محتوى H2O و O2 لغاز العمل في الغرفة تدريجياً ويصل في النهاية إلى مؤشر أقل من 1 جزء في المليون. سيتم تشبع عمود التطهير بعد فترة معينة من الدورة ، ويمكن تجديده وإعادة استخدامه.

التطبيقات الرئيسية

أبحاث الكيمياء الفيزيائية وتطوير وإنتاج المصابيح الخاصة والمصابيح الخاصة ، والبحث وإنتاج بطاريات الليثيوم أيون ، وأبحاث المعادن القلوية ، وأبحاث المحفز ، واللحام بالليزر والبلازما ، وبحوث الهندسة الطبية والهندسة الحيوية ، وعمليات تصويري الصلابة في مجال التغليف ، وأبحاث البذور الصنوبية.

الميزات الرئيسية

فِهرِس:الماء ، الأكسجين <0.1PPM

معدل التسرب:≤0.001vol ٪ h

يتبنى صمام الملف اللولبي تصميمًا معياريًا ، والذي يضمن بشكل فعال ختم صندوق القفازات ويسهل استبداله.

تصميم فريد لباب المقصورة الانتقالي ، وخفيفة الوزن ، وسهلة فتح ، وبسيطة للعمل.

يحتوي ظهور صندوق القفازات على تصميمات متعددة يمكنها تلبية احتياجات المستخدمين المختلفين.

شاشة تعمل باللمس:من السهل الوصول إلى وظائف مختلفة.

الدورة الدموية:حلقة مغلقة تداول الغاز ، خالية من النفط وخالية من الفراغ.

تجديد:التحكم التلقائي.

التحكم في ضغط الهواء:التحكم التلقائي ، يمكن ضبط ضغط الهواء العاملة في نطاق +/- 15 ميجابايت.

تنظيف الصندوق:التحكم التلقائي ، والتشغيل السهل إلى الجاف ، وتوفير الغاز ، وآمن نسبيا لتشغيل المذيبات.

مفتاح القدم:يمكن ضبط ضغط الهواء داخل الصندوق من خلال مفتاح القدم.

مذكرة البيانات: بيانات نظام التسجيل التلقائي

وظيفة التنبيه:لديها وظائف التجديد ، والضغط المتداول ، وإنذار عمل غير صالح.

وجود براءات الاختراع متعددة الختم.

صندوق القفاز القياسي المعملي

1 ،تكوين مربع القفاز القياسي المختبري

1.1 غرفة قفاز

1.2 Main Antechamber

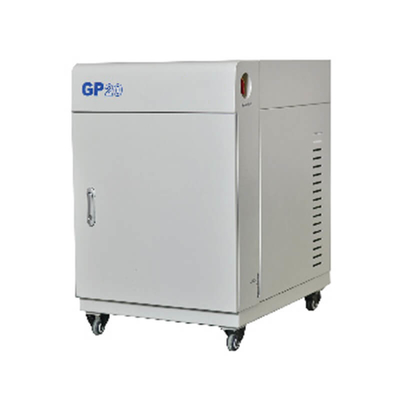

1.3 نظام تنقية الغاز GP20

1.4 Mini Antechamber

2 ، مربع

2.1 مربع حجم مساحة: 1 8 0 0mm (الطول) × 900 مم (الارتفاع) × 750 مم (العرض السفلي).

2.2 فتح القفاز: القطر 220 مم ، مصنوع من مادة سبيكة الألومنيوم الصلبة ، مقاومة لتآكل الغلاف الجوي العضوي.

2.3 القفازات: العلامة التجارية الأمريكية ، الطراز 8B1532 ، قطر القفاز 8 بوصات ، سمك 0.4 مم ، مادة مطاطية بوتيل ، مقاومة التآكل ، مقاومة الشيخوخة ، ومقاومة معينة من درجة حرارة.

2.4 النافذة الأمامية التي يمكن عرضها: مع سطح تشغيل مائل ونافذة قابلة للانفصال 8mmsafety الزجاجية المقساة ، فهي مقاومة للارتداء ، مقاومة للتآكل ، وإنشاء الإضاءة الجيدة. تعتمد حلقة الختم حلقة ختم أوميغا سميكة 3/8 بوصة.

2.5 نطاق ضغط المربع: يمكن أن يحافظ على ضغط إيجابي وسلبي معين (-12MBAR -12MBAR) أثناء الاستخدام. إذا تجاوز ضغطًا معينًا ، فسوف يحميه النظام تلقائيًا.

2.6 الإضاءة: مزودة بإضاءة مضادة لتوفير الطاقة ، يكون الضوء ناعمًا.

2.7 مصدر الطاقة الداخلي في المربع: يتم تثبيت مجموعة واحدة من لوحة الأسلاك المملوءة بالمواد اللاصقة مسبقًا داخل المربع (مزود الطاقة: الجهد 220V-50Hz 1 مرحلة ، مزود الطاقة).

2.8 واجهة النسخ الاحتياطي: تم تجهيز المربع بواجهات KF-40 قياسية متعددة لسهولة الوصول إلى السوائل والغازات والإشارات ، إلخ.

2.9 رفوف: هناك ثلاث طبقات من الرفوف داخل الصندوق.

2.10 Box Bracket: يشمل العجلات ، ارتفاع 950 مم. العجلات لها وظائف مثل التسوية والتحرك والتثبيت.

2.11 معدل تسرب منخفض: اعتماد تقنية الختم الحاصلة على براءة اختراع ، فإن معدل التسرب في المربع أقل من 0.001 المجلد ٪/ساعة.

3 ، المقصورة الانتقالية

3.1 الشكل: أسطوانة (304 من الفولاذ المقاوم للصدأ) ، مع اتصال شفة بين المقصورة الكبيرة وصندوق القفازات.

3.2 غرفة انتقالية كبيرة: بقطر 360 مم وطول 600 مم ، فإنه يعتمد التحكم التلقائي في الصمام لعملية الشفط والتجديد ؛ يمكن ضبط عدد دورات الشفط والتجديد على عمليات التجديد والتجديد تلقائيًا ، مما يوفر وقت انتظار العملية.

3.3 مقصورة انتقالية صغيرة: بقطر 150 مم × 300 مم ، يتم التحكم في المقصورة الانتقالية الصغيرة بواسطة صمام يدوي لاستخراج الهواء وتجديده.

3.4 صينية المقصورة الانتقالية: تم تجهيز المقصورة الانتقالية الكبيرة مع صينية تلميع متحركة وممتدة بحرية. مجهزة بأقراص انزلاقية متحركة في مستودع الانتقال الصغير.

3.5 درجة الفراغ: ≤ -0.1mpa (كل ذلك مع عرض شريط الفراغ). يتم اختيار مقياس الضغط من ويكا في ألمانيا.

4 ، نظام التحكم في التنقية الدوران

4.1 نظام التحكم

4.1.1 الطريقة: بما في ذلك خصائص التشخيص الذاتي ، وذات الطاقة وبدء الذات ، مع التحكم في الضغط والوظائف التكيفية. يتم عرض التحكم التلقائي ، والتحكم في الدورة ، وحماية كلمة المرور ، والتحكم في غرفة الفراغ على شاشة LCD. تعتمد وحدة التحكم على شاشة Siemens PLC Touch من ألمانيا ، ويمكن تحديد قائمة التشغيل باللغة الصينية/الإنجليزية.

4.1.2 التحكم في ضغط المربع: يمكن التحكم في ضغط الصندوق ضمن نطاق ضغط معين عبر شاشة اللمس ، ويوازن النظام تلقائيًا ضغط المربع داخل هذا النطاق.

4.1.3 دواسة قدم: يمكن أن تتحكم في ضغط صندوق قفازات قفازات بشكل أكثر دقة في أي وقت ، وتحقيق تشغيل ضخ الهواء وتجديده لضغط الصندوق ، وتسهيل تجارب أكثر راحة للمستخدمين.

4.2 نظام تنقية الدوران

4.2.1 التحكم: التحكم في الماء والأكسجين خلال <1ppm بدقة 0.01PPM.

4.2.2 جهاز التعديل: لا تتطلب عملية تعديل اللمس بأكمله (الإخلاء ، التنقية ، التجديد ، التدفئة) المراقبة اليدوية.

4.2.3 غاز العمل: N2 أو AR (تداول الغاز) ، مع متطلبات نقاء بنسبة 99.999 ٪.

4.2.4 مروحة متداولة: مروحة تردد متغيرة عالية السرعة ، معدل التدفق القابل للتعديل من 0 إلى 100 متر 3/ساعة ، يتم التحكم فيه بواسطة المعالجات الدقيقة Siemens من ألمانيا ، تم تثبيت جهاز الفولاذ المقاوم للصدأ Insidea الذي خضع للاختبار عالي الضغط وخالية من التسرب.

4.2.5 عمود تنقية مزدوج: يحتوي كل عمود على 5 كيلوغرامات من مواد إزالة الأكسجين النحاسية العالية الكفاءة في BASF ، قادرة على إزالة 65 لترًا من الأكسجين ، 5 كيلوغرامات من مواد إزالة الماء الجزيئية عالية الكفاءة من UOP في الولايات المتحدة ، قادرة على إزالة 2.2 كيلوغرام من الماء.

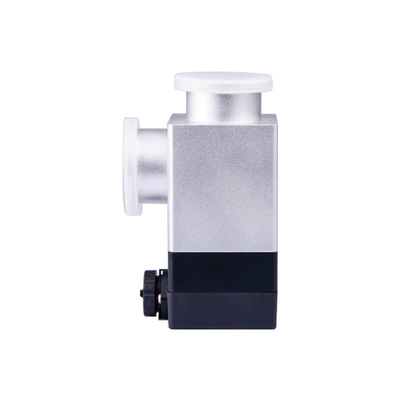

4.2.6 كتلة صمام تنقية: بوركيرت ، ألمانيا ، صمام تلقائيًا بالكامل ، وتصميم وحدات ، وصيانة أكثر إيجازًا ، وصيانة مريحة.

4.2.7 المرشح: مرشح عالية الكفاءة مع مرشح فتحة ميكرون 0.3 ميكرون يتوافق مع معايير HEPA.

4.3 نظام التجديد

4.3.1 نظام التجديد: يستخدم لتنقية النظام لإعادة استخدامه وتفعيله واستعادة قدرة الامتزاز ؛ مطلوب زجاجة من الغاز المختلط من N2/H2 أو AR/H2 2 للتجديد ، حيث يمثل H2 5-10 ٪.

4.4 نظام العرض

4.4.1 نظام العرض: تعتمد وحدة التحكم على شاشة Siemens PLC التي تعمل باللمس من ألمانيا ، ويمكن تبديل قائمة واجهة التشغيل بين الصينيين والإنجليزية. واجهة العرض غنية بالوظائف ، وسهلة التشغيل ، وسهلة الفهم ، ودعم وظيفة تصدير البيانات.

5 ، مضخة فراغ

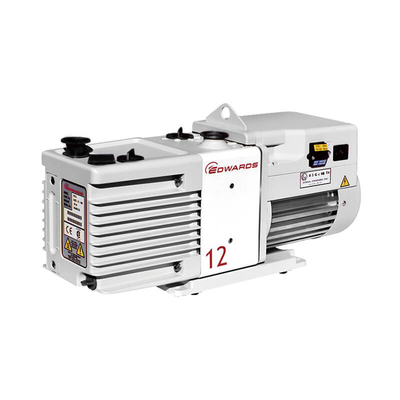

5.1 تتبنى مضخة الفراغ مضخة فراغ Edwards RV12 من المملكة المتحدة ، بمعدل تدفق يبلغ 12 مترًا/ ساعة. ويمكن السيطرة عليها بشكل مستقل في أي وقت. يمكن تعيين وقت الإغلاق التلقائي لمضخة الفراغ بواسطة شاشة اللمس ، والتي تكون أكثر منطقية وتقلل من استهلاك الطاقة غير الضروري.

6 ، نظام ترشيح المذيبات

لمنع تأثير المذيبات العضوية على عمود التنقية أو التلوث المتقاطع للتجربة ، يتم دمج عمود امتصاص المذيبات العضوية في الجزء الخارجي من مربع القفاز باستخدام نظام سلسلة ، والذي يمكنه إزالة المذيبات المتطايرة بشكل فعال. الوسيلة هي بشكل أساسي كربون عالي الجودة وفعال المنشط ، مع كمية ملء 6 كجم.

7 ، محلل المياه

7.1 (وحدة واحدة ، ميشيل البريطانية) المدى: 0-1000ppm ، باستخدام المكونات الحساسة للألومينا الخزفية. هذا المحلل لديه استقرار جيد ومقاومة للتآكل ونطاق قياس واسع وسرعة الاستجابة السريعة.

8 ، محلل الأكسجين

8.1 (وحدة واحدة ، Avcray Electrokemical Analyzer من الولايات المتحدة) مع نطاق من 0-1000ppm ، يتطلب استخدام مستشعرات خلايا الوقود الكهروكيميائية ، نقاط صفر دقيقة ، وليس عرضة للانجراف ؛ تجنب المواقف التي تكون فيها أجهزة استشعار الزركونيا عرضة للتلف والاكتشاف غير الدقيق في المذيبات العضوية والكهارل والبيئات الأخرى.

9 ، المواصفاتمن النموذج القياسي لصندوق قفاز التنقية
