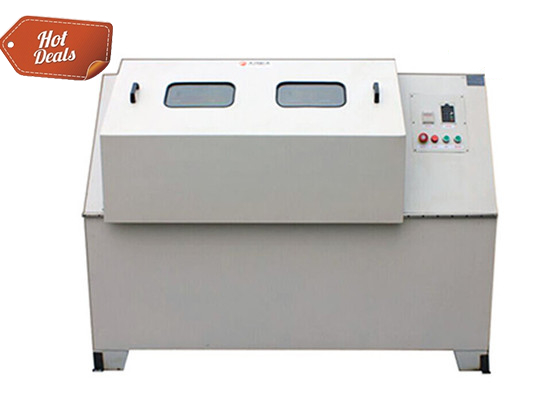

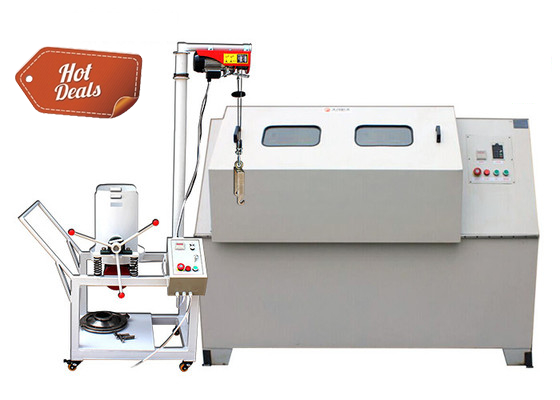

مطحنة الكرات الكوكبية المزدوجة المختبرية سعة 20 لتر QXQM-20 للمسحوق النانوي
تفاصيل المنتج:
| Place of Origin: | Hunan, China |
| اسم العلامة التجارية: | TENCAN |
| إصدار الشهادات: | CE ISO |
| Model Number: | QXQM-20 |
شروط الدفع والشحن:
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Carton or Plywood Case |
| Delivery Time: | 10-15 working days after getting full payment |
| Payment Terms: | T/T, Western Union |
| Supply Ability: | 150 sets per month |
|
معلومات تفصيلية |
|||
| Product Name: | Laboratory Dual Planetary Ball Mill | Model No.: | QXQM-20 |
|---|---|---|---|
| Total Volume: | 20L | Max Capacity: | 6.66L |
| Rotate Speed: | 50-430 rpm | Voltage: | 380V-50Hz |
| Power: | 4.0KW | Speed Control: | Frequency Converter |
| Type: | Ball Mill | ||
| إبراز: | مطحنة كرات مختبرية سعة 20 لتر للمسحوق النانوي,مطحنة كرات كوكبية مزدوجة QXQM-20,مطحنة الكرة لطحن مسحوق النانو,dual planetary ball mill QXQM-20,nano powder grinding ball mill |
||
منتوج وصف
مطحنة Tencan 20L ذات الاتجاه الكامل والرأسية للكواكب لطحن مسحوق النانو
نظرة عامة
مطحنة كروية معملية كاملة الاتجاه هي جهاز أساسي لمعالجة المواد عالية التقنية، مما يتيح الطحن الدقيق وإنتاج مسحوق النانو والسبائك الميكانيكية وتجانس المسحوق. تم تصميم هذه المطحنة لمعامل البحث والتطوير والجامعات والأبحاث الصناعية، وتجمع بين التصميم المدمج والكفاءة العالية والضوضاء المنخفضة للغاية (<60 ديسيبل) مع وظائف متعددة الاستخدامات.
مبدأ العمل

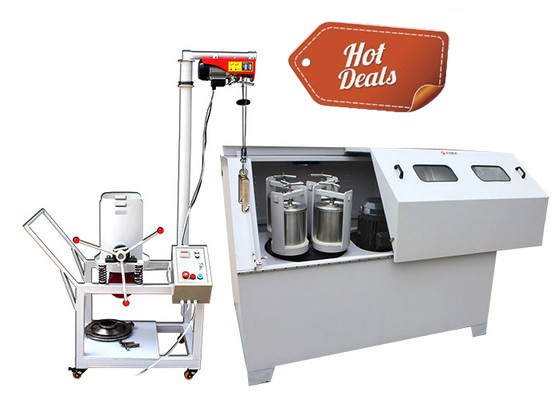

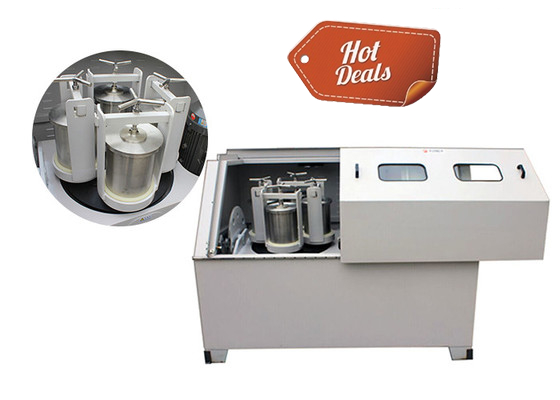

عادة ما يتم تركيب المطحنة الكروية المعملية كاملة الاتجاه مع أربعة مواضع للطحن الكروي على قرص واحد. عندما يدور القرص الدوار، يدور خزان الطحن حول محوره ويكمل دورانًا بزاوية 360 درجة. تقوم الكرات الموجودة في الوعاء بطحن العينة وخلطها بسرعة عالية. يمكن سحق هذا المنتج وخلطه مع مواد وأحجام جسيمات مختلفة من خلال طرق جافة أو رطبة. يمكن أن يصل الحد الأدنى لحجم الجسيمات لطحن العينات إلى 0.1 ميكرومتر. يستخدم على نطاق واسع في مجالات مثل الجيولوجيا والتعدين والمعادن والإلكترونيات ومواد البناء والسيراميك والصناعات الكيماوية والصناعات الخفيفة والأدوية وحماية البيئة وما إلى ذلك.
ميزة:
✅ معالجة عينات متعددة – تسمح أربع محطات طحن مستقلة بإعداد ما يصل إلى أربع عينات في وقت واحد في عملية تشغيل واحدة.
✅ توافق الفراغ والغاز الخامل – تتيح الجرار الفراغية الاختيارية الطحن الخالي من الأكسجين للمواد الحساسة.
✅ دقة على مستوى النانو – تحقق أحجام جسيمات فائقة الدقة تصل إلى 0.1 ميكرون (100 نانومتر).
✅ الطحن الرطب والجاف – يدعم كلا الطريقتين للتطبيقات المتنوعة.
✅ التحكم القابل للبرمجة – سرعة قابلة للتعديل (تنظيم بدون خطوات) ودوران قابل للعكس وفواصل زمنية للحصول على نتائج مُحسّنة.
✅ نظام تبريد متقدم – تمنع المروحة المدمجة ارتفاع درجة الحرارة أثناء العمليات الممتدة.
✅ تشغيل هادئ وآمن – يضمن محرك التروس المختوم بالزيت اهتزازًا وضوضاء منخفضة (<60 ديسيبل).
التطبيق :
مجالات من المطحنة الكروية الكوكبية الرأسية للمختبر:
مواد البطارية – خلط موحد لمساحيق الأنود/الكاثود (NCM، LFP، قائمة على السيليكون).
المعادن والسبائك – السبائك الميكانيكية لـ Fe و Al و Cu ومساحيق مركبة.
السيراميك والإلكترونيات – الطحن الدقيق للمواد العازلة ومساحيق MLCC والمعاجين الموصلة.
المستحضرات الصيدلانية والمواد الكيميائية – تجانس المواد الفعالة والمواد المساعدة والمحفزات.
الجيولوجيا والتعدين – إعداد العينات لتحليل المعادن (الصخور والخامات والرواسب).
المزايا:
إمكانية تكرار عالية – توزيع حجم الجسيمات (PSD) متسق لعمليات البحث والتطوير الموثوقة.
نطاق سرعة واسع – اختيار دورة في الدقيقة (RPM) مُحسّن لمواد مختلفة.
صيانة منخفضة – تقلل الجرار ZrO₂/Al₂O₃ ووسائط الطحن المتينة من التآكل.
مدمجة ومستقرة – تصميم منخفض لمركز الثقل للتشغيل الآمن والخالي من الاهتزازات.
الميزات التقنية
| وضع القيادة | محرك تروس ومحرك سير |
| وضع التشغيل | اثنان أو أربعة خزانات طحن تعمل معًا |
| أقصى سعة تحميل | 2/3 من سعة خزان الطحن |
| حجم التغذية | مادة التربة≤10 مم، مواد أخرى≤3 مم |
| خشونة الإخراج | الأصغر 0.1 μm |
| نسبة السرعة الدورانية | 1/2 |
| الحد الأقصى لوقت التشغيل المستمر | 48 ساعة |
| الأوضاع الاختيارية للتحكم في السرعة | محول التردد والتحكم في التوقيت التلقائي |
| مواد الجرة | الفولاذ المقاوم للصدأ، العقيق، النايلون، الكوراندوم، الزركونيا، إلخ. |
المعايير الفنية
| معلمات المطحنة الكروية المعملية كاملة الاتجاه | |||||||
| النوع | الطاقة (KW) |
الجهد (V) |
الأبعاد (مم) | سرعة الدوران (دورة في الدقيقة) |
سرعة الدوران (دورة في الدقيقة) |
التوقيت الإجمالي (دقيقة) |
تشغيل بالتناوب وقت الأمام & الدوران العكسي (دقيقة) |
| QXQM-0.4 | 0.75 | 220V-50Hz | 1100*750*825 | 35-335 | 70-670 | 1-9999 | 1-999 |
| QXQM-1 | 0.75 | 220V-50Hz | 1100*750*825 | 35-335 | 70-670 | 1-9999 | 1-999 |
| QXQM-2 | 0.75 | 220V-50Hz | 1100*750*825 | 35-335 | 70-670 | 1-9999 | 1-999 |
| QXQM-4 | 0.75 | 220V-50Hz | 1100*750*825 | 35-335 | 70-670 | 1-9999 | 1-999 |
| QXQM-6 | 0.75 | 220V-50Hz | 1100*750*825 | 35-335 | 70-670 | 1-9999 | 1-999 |
| QXQM-8 | 1.5 | 220V-50Hz | 1220*900*960 | 35-290 | 70-580 | 1-9999 | 1-999 |
| QXQM-10 | 1.5 | 220V-50Hz | 1290*900*960 | 35-290 | 70-580 | 1-9999 | 1-999 |
| QXQM-12 | 1.5 | 220V-50Hz | 1220*900*960 | 35-290 | 70-580 | 1-9999 | 1-999 |
| QXQM-16 | 3 | 380V-50Hz | 1530*1070*1220 | 30-225 | 60-510 | 1-9999 | 1-999 |
| QXQM-20 | 4 | 380V-50Hz | 1700*1100*1200 | 25-215 | 50-430 | 1-9999 | 1-999 |
| QXQM-40 | 5.5 | 380V-51Hz | 1900*1450*1480 | 20-195 | 40-390 | 1-9999 | 1-999 |
ملحقات جرار المطحنة والكرات
الجرار المتوفرة للمطحنة:
جرار مطحنة من الفولاذ المقاوم للصدأ 304، جرار مطحنة من الفولاذ المقاوم للصدأ 316، جرار مطحنة من كربيد التنجستن، جرار مطحنة من العقيق، جرار مطحنة من السيراميك الألومينا (يسمى أيضًا جرار مطحنة الكوراندوم)، جرار مطحنة الزركونيا، جرار مطحنة النايلون، جرار مطحنة البولي يوريثين، جرار المطحنة (PTFE)، إلخ.
| توصية لحلول المطابقة حول جرار المطحنة والمواد | |
| فئات المواد | جرار المطحنة الموصى بها |
| التربة والمواد الأخرى التي لا يُسمح لها بأي شوائب | جرار مطحنة العقيق |
| المواد المعدنية وغير المعدنية التي لا يُسمح لها بأي شوائب | جرار مطحنة الزركونيا |
| مواد عالية الصلابة مثل الماس وكربيد التنجستن | جرار مطحنة كربيد التنجستن |
| إضافة قوية ومواد قلوية أو مواد أخرى في درجة حرارة عالية | جرار مطحنة PTFE |
| مواد خام الحديد ذات حساسية أقل للشوائب | جرار مطحنة من الفولاذ المقاوم للصدأ 304 |
| الأصباغ أو المواد الأخرى ذات العملية اللاحقة في درجة حرارة عالية | جرار مطحنة النايلون |
| مواد الألومنيوم مثل طلاء السيراميك | جرار مطحنة الكوراندوم |
| المواد الإلكترونية مثل بطارية الليثيوم | جرار مطحنة البولي يوريثين |
| المواد المؤكسدة بسهولة أو بعض المواد الخاصة التي تحتاج إلى أن يتم حمايتها في جو خاص. |
جرار مطحنة الفراغ |
الكرات المتوفرة للمطحنة:
كرات مطحنة من الفولاذ المقاوم للصدأ 304، كرات مطحنة من الفولاذ المقاوم للصدأ 316، كرات مطحنة من كربيد التنجستن، كرات مطحنة من العقيق، كرات الألومينا، كرات الزركونيا، إلخ.
| مراجع حول وسائط الطحن والمواد | ||
| مواد وسائط الطحن |
الصلابة (مقياس موس) |
الميزات |
| كرات الزركونيا | ≥9.0 | مقاومة فائقة للتآكل، بدون أي شوائب، مقاومة للتآكل ودرجة الحرارة العالية. |
| كرات الفولاذ المقاوم للصدأ | ≥6.0 | مقاومة للتآكل، مقاومة عامة للتآكل، مقاومة لدرجة الحرارة العالية. |
| كرات العقيق | ≥7.0 | مقاومة فائقة للتآكل، تستخدم للأدوية والأغذية والمواد الأخرى التي لا يمكن أن تتلوث بالمعادن، والتآكل، ومقاومة درجة الحرارة العالية. |
| كرات الألومينا | ≥8.5 | مقاومة للتآكل، مقاومة للتآكل ومقاومة لدرجة الحرارة العالية. |
| كرات كربيد التنجستن | ≥9.0 | مقاومة فائقة للتآكل، بدون أي شوائب، مقاومة للتآكل ودرجة الحرارة العالية. |
| حلول المطابقة لجرار المطحنة والكرات | |||||
| العناصر | كرات العقيق | كرات الألومينا | كرات الفولاذ المقاوم للصدأ | كرات الزركونيا | كرات كربيد التنجستن |
| جرار مطحنة العقيق | √ | ||||
| جرار مطحنة الكوراندوم | ▲ | √ | ▲ | ||
| جرار مطحنة الفولاذ المقاوم للصدأ | √ | ||||
| جرار مطحنة الزركونيا | ▲ | √ | |||
| جرار مطحنة النايلون | ▲ | √ | |||
| جرار مطحنة PTFE | √ | ▲ | |||
| جرار مطحنة البولي يوريثين | √ | ▲ | |||
| جرار مطحنة كربيد التنجستن | ▲ | √ | |||
| √ تعني: الأنسب ▲ تعني: مناسب | |||||
تتوفر مطاحن TENCAN الكوكبية في إصدارات مختلفة.
يرجى الرجوع إلى موقعنا على الويب www.lab-mills.com للحصول على نظرة عامة كاملة على ميزات الأداء المختلفة.
